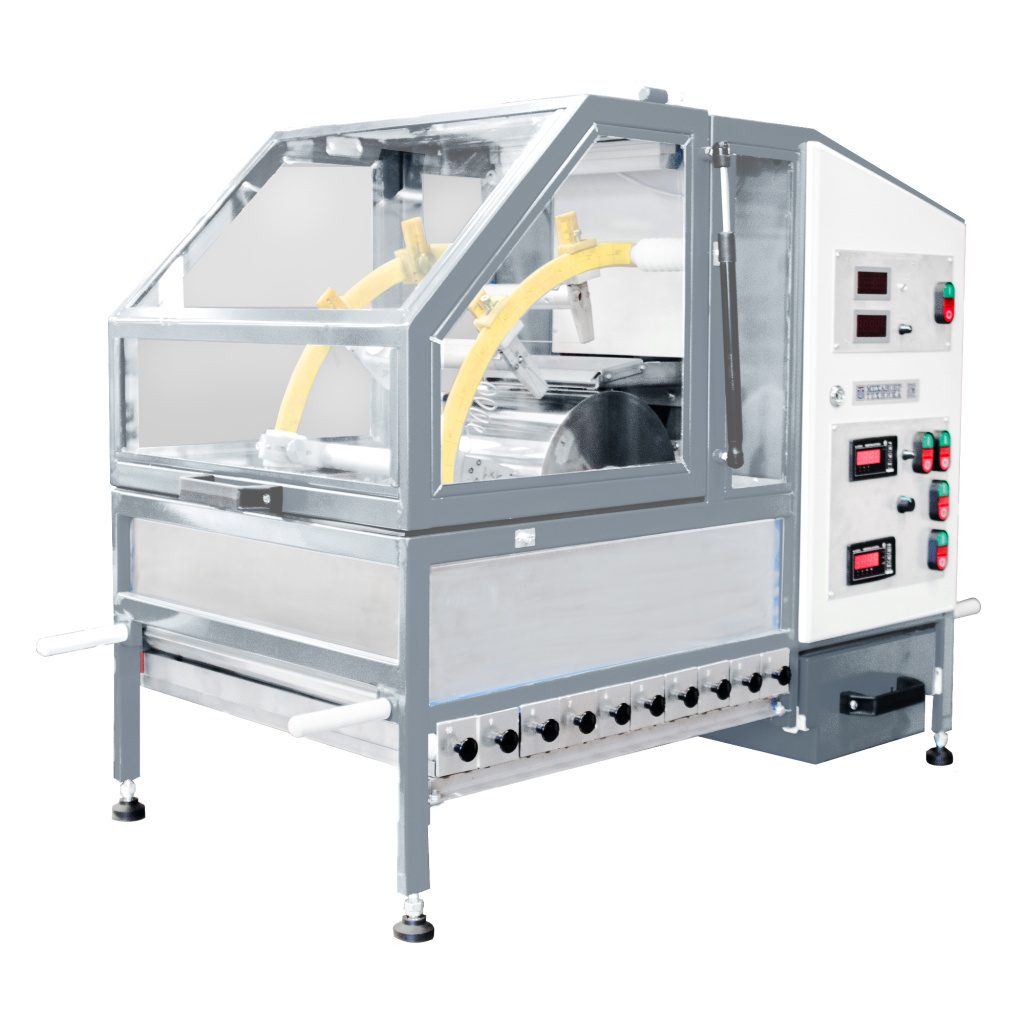

Сепараторы электростатические ЭЛКОР
| Название | Крупность исходного материала, мм, не более | Производительность, кг/ч | Число технологических секций | Частота вращения осадительных электродов, мин-1 | Допустимый ток на высоковольтных электродах, мА | Общее энергопотребление кВт, не более | Температура обрабатываемого материала, не более, °С | Диаметр осадительного электрода (барабана), мм | Длина осадительного электрода (барабана), мм | Напряжение на высоковольтных электродах, кВ, регулируемое | Полярность высоковольтных электродов |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Сепаратор электростатический ЭЛКОР-1 | Крупность исходного материала, мм, не более 5 | Производительность, кг/ч до 50 | Число технологических секций 1 | Частота вращения осадительных электродов, мин-1 55 ÷ 225 | Допустимый ток на высоковольтных электродах, мА 5 | Общее энергопотребление кВт, не более 2,5 | Температура обрабатываемого материала, не более, °С 125 | Диаметр осадительного электрода (барабана), мм 240 | Длина осадительного электрода (барабана), мм 250 | Напряжение на высоковольтных электродах, кВ, регулируемое 3-40 | Полярность высоковольтных электродов изменяемая |
Cепараторы ЭЛКОР предназначены для сухого разделения сыпучих материалов по электрофизическим свойствам и могут быть использованы для обогащения и классификации минерального и техногенного сырья.
Особенности сепараторов Элкор
Возможность получения высококачественного концентрата при высокой степени извлечения полезного компонента. Электростатические сепараторы обладают малой энергоемкостью и экологически безвредны.
Принцип работы Элкора
Принцип работы сепаратора заключается в следующем: исходный материал поступает из загрузочного бункера на лоток питателя и далее на поверхность вращающегося барабана (осадительного электрода), которым выносится в зону коронного разряда. В поле коронного разряда частицы материала приобретают заряд, знак которого соответствует знаку заряда коронирующего электрода, и под действием электрических сил прижимаются к поверхности барабана так называемыми силами зеркального отображения.
Контактируя с осадительным электродом, частицы материала разряжаются. Частицы с высокой электропроводимостью быстро отдают свой заряд и центробежной силой сбрасываются с барабана. Изменению траектории частиц, сходящих с барабана, способствует отклоняющий электрод. Частицы с меньшей электропроводимостью медленнее отдают свой заряд и поэтому оседают на барабане. Количество и типы высоковольтных электродов, положение отклоняющего электрода, а также расстояния между электродами для каждого типа сепарируемого материала определяется опытным путем.
Регулируемые шибера направляют потоки материала в отсеки разгрузочного устройства. Таким образом, проводящие электрический ток частицы направляются в отсеки, расположенные по ходу вращения барабана, а непроводящие снимаются с поверхности барабана вращающейся щеткой в отсеки у задней стенки рабочей камеры. В средние отсеки поступают промежуточные продукты, состоящие из проводящих и непроводящих частиц.
Сепаратор ЭЛКОР выполняется в нескольких модификациях:
- для сепарации алмазосодержащего сырья;
- для сепарации отходов абразивного производства;
- для сепарации кабельной сечки;
- возможна адаптация к определенному виду сырья.
Области применения:
- выделение металлического концентрата из вторичного сырья (лом электро- и радиоаппаратуры, кабельной продукции и т.п.);
- доводка черновых концентратов руд редких и драгоценных металлов;
- получение суперконцентратов металлических руд;
- регенерация материалов-диэлектриков (например, пластмасс при их вторичном использовании);
- очистка металлических порошков;
- очистка неметаллических порошков (например, кварца);
- сепарация неметаллорудного сырья (полевого шпата, слюды, волластонита);
- обеспыливание материалов;
- очистка пищевых сыпучих продуктов;
- доводка алмазных черновых концентратов;
- доизвлечение не люминесцирующих алмазов из хвостов рентгенолюминесцентной сепарации.
