Шаровые мельницы
Тонкое измельчение проб различных руд и материалов в мокром режиме
Мельницы шаровые предназначены для тонкого измельчения проб различных руд и материалов в мокром режиме. НПК «Механобр-техника» изготавливает и поставляет лабораторные шаровые мельницы с объемом барабана от 1 до 50 литров.Лабораторные шаровые мельницы со стальной футеровкой являются классическими машинами для дезинтеграции твердых материалов.
Звоните по телефону +7 (812) 331-02-42, чтобы узнать больше о технических особенностях предлагаемого оборудования, о том, как купить шаровую мельницу, а также ценах, наличии товара на складе и способах оплаты. Или заполните форму заявки на сайте, и мы перезвоним вам сами.

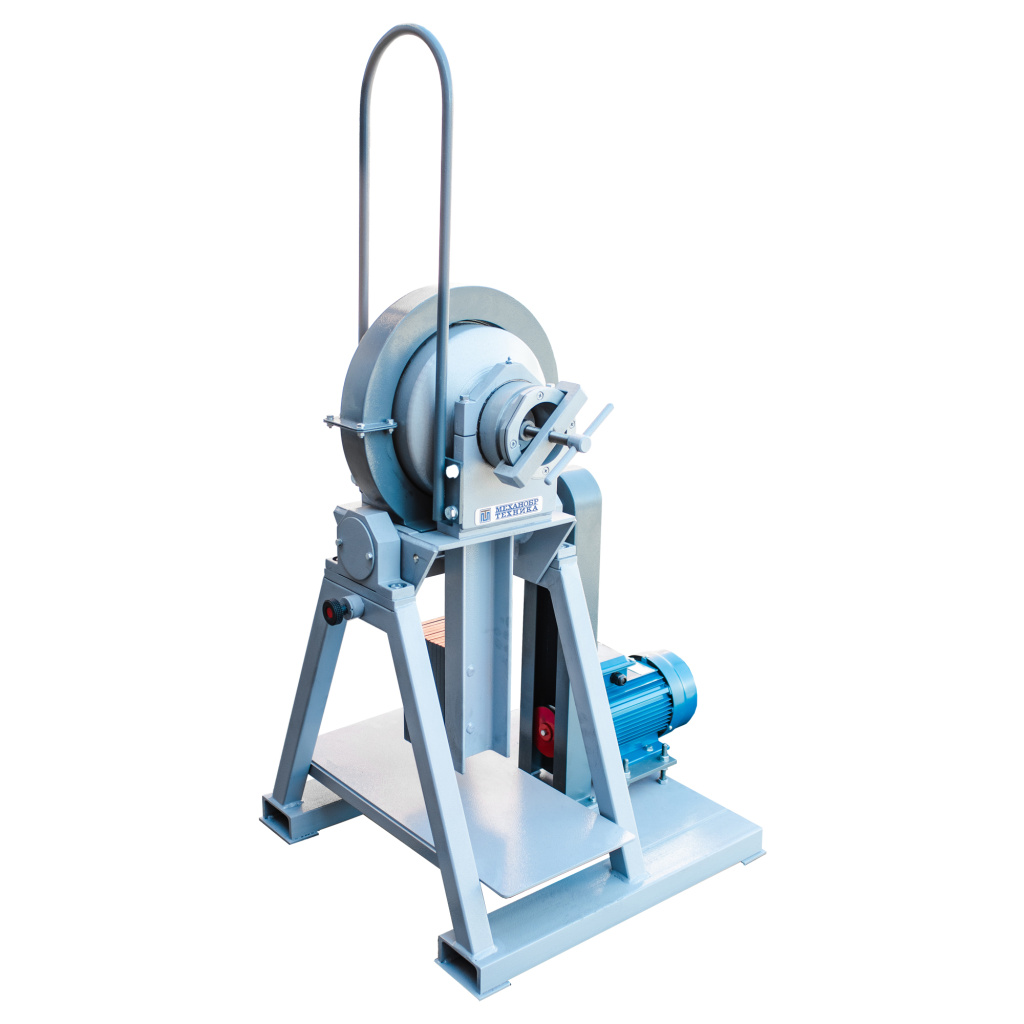

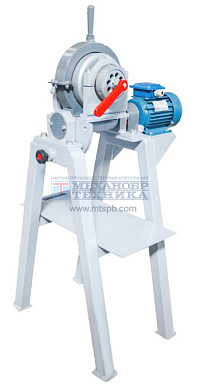

| Технические характеристики | МШЛ-50Н (48 МЛ) | МШЛ-1 (62 МЛ) | МШЛ-7 (40 МЛ) |
| Объем барабана, л | 50 | 1 | 7 |
| Число оборотов барабана, об/мин | 48–60 | 112 | 68 |
| Крупность исходного материала, мм, не более | 8 | 3 | 6 |
| Крупность готового продукта, мм | -0,074 | -0,074 | -0,074 |
| Шаровая загрузка, кг | 120 | 1,6 | 15 |
| Диаметр шаров, мм | 20 ÷ 50 | 15 ÷ 20 | 15 ÷ 20 |
| Мощность привода, кВт | 1,1 | 0,25 | 1,1 |
| Габаритные размеры, мм : | |||
| длина | 1310 | 560 | 740 |
| ширина | 840 | 500 | 640 |
| высота | 1 250 | 1 020 | 1 340 |
| Масса, кг | 550 | 60 | 155 |
Мельницы шаровые консольные

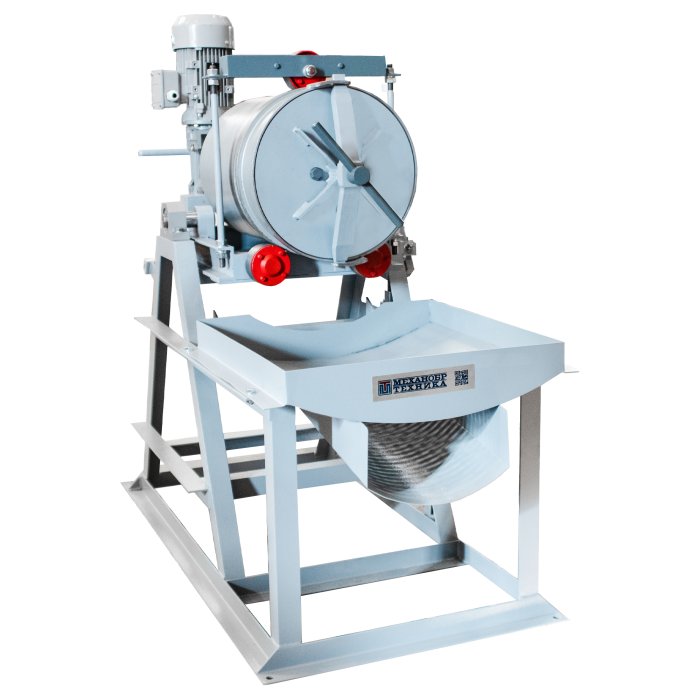

| Технические характеристики | МШЛ-14K | МШЛ-22K* Мельница Бонда | МШЛ-50К |
| Объем барабана, л | 14 | 22 | 50 |
| Крупность исходного материала, мм, не более | 6 | 6 | 6 |
| Частота вращения барабана, об/мин | 71 | 71 | 45 |
| Шаровая загрузка, кг | 27 | 50 | 120 |
| Диаметр шаров, мм, в пределах | 15 ÷ 20 | 10 ÷ 40 | 15 ÷ 40 |
| Мощность привода, кВт | 0,75 | 1,5 | 2,2 |
| Габаритные размеры, мм : | |||
| длина | 1 400 | 1 600 | 1 650 |
| ширина | 710 | 770 | 710 |
| высота | 1 005 | 1 350 | 1 420 |
| Масса, кг | 153 | 200 | 295 |
* Данный тип шаровой мельницы предназначен для сухого и мокрого измельчения минерального сырья в стандартизированных условиях, преимущественно с целью получения данных о прочности сырья при дезинтеграции по принятому в международной практике критерию (индексу) Бонда. Индекс Бонда определяет энергетические затраты на получение вновь образованного при измельчении класса крупности материала и используется при расчетах ожидаемых показателей работы промышленных мельниц.
Чтобы правильно подобрать оборудование, необходимо в первую очередь определить подходящий режим помола – сухой или мокрый, а также определить режим работы – периодический или непрерывный.
| Наименование | Сухой помол | Мокрый помол | Периодический режим | Непрерывный режим |
| МШЛ-1 | v | v | ||
| МШЛ-7 | v | v | ||
| МШЛ-14К | v | v | v | |
| МШЛ-22К | v | v | v | |
| МШЛ-50К | v | v | v | |
| МШЛ-50Н | v | v |
Пример расшифровки наименования: МШЛ-7 — лабораторная шаровая мельница с объемом барабана 7 литров. Буква «К» в маркировке обозначает — «консольная», буква «Н» — непрерывный режим работы. Выбор оптимального режима работы проводится эмпирически.
Барабан заполняется измельчаемым материалом и шарами. При его вращении материал измельчается в результате истирающего, скалывающего и ударного действия шаров. После завершения процесса измельчения продукт разгружается вместе с шарами в лоток, где происходит их разделение.
В зависимости от свойств и количества перерабатываемого материала подбирается наполнение шаров (диаметр шаров и их количество) и выбирается время измельчения. Необходимое к поставке количество шаров определяется Заказчиком самостоятельно.
Возможно комплектование лабораторных мельниц пультом управления с ТПЧ для изменения частоты вращения барабана. Это позволяет не только измельчать пробы различных руд и нерудных материалов (минералы, руды, сплавы, химикаты, стекло, керамика, части растений, грунты, осадки сточных вод и др.), но и производить исследования измельчаемости материалов, в том числе по методике Бонда.
Запасные части
Рекомендуемый дополнительный комплект запасных частей (в зависимости от типоразмера оборудования):
шары различных типов и размеров
- червячная пара (червяк и колесо)
- подшипники
Для производства шаровых мельниц НПК «Механобр-техника» использует комплектующие надежных российских производителей. Шаровые мельницы производства НПК "Механобр-техника" изготавливаются в соответствии с ТУ 4846-042-11114244-2010.
