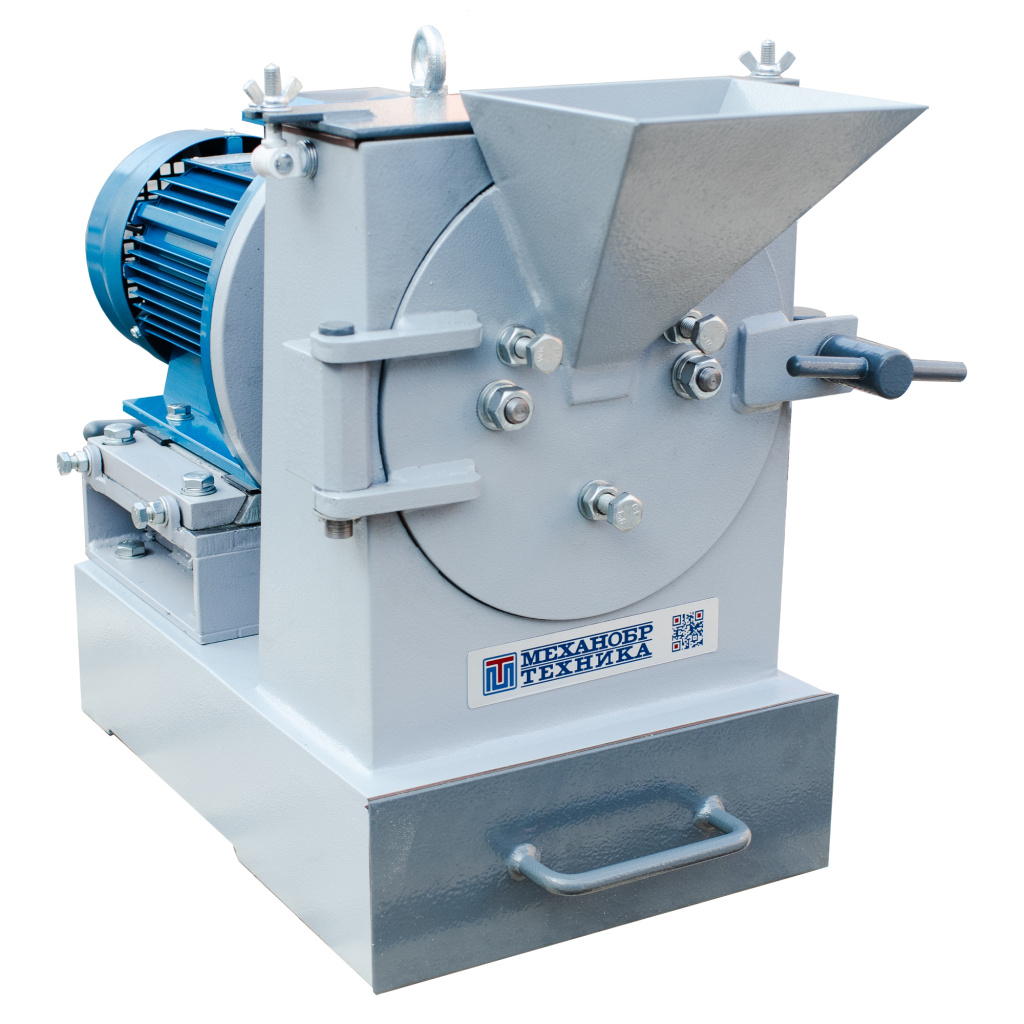

Истиратели дисковые
Тонкое измельчение хрупких материалов различной твердости в непрерывном или периодическом режиме сухим способом
Истиратели дисковые предназначены для тонкого измельчения хрупких материалов различной твердости в непрерывном или периодическом режиме сухим способом.
| Технические характеристики | ИД-65 | ИД-175 | ИД-175М | ИД-175МС* | ИД-250 | ИД-250М | ИД-250МС* |
| Крупность исходного материала, мм, не более | 2 | 6 | 6 | 6 | 12 | 12 | 12 |
| Крупность готового продукта, мм | d50<0,05 | d50<0,1 | d50<0,1 | d50<0,2 | d50<0,2 | d50<0,2 | d50<0,2 |
| Диапазон рабочей щели, мм | 0,05÷2 | 0,2÷5 | 0,2÷5 | 0,2÷5 | 0,2÷5 | 0,25÷5 | 0,25÷5 |
| Производительность (в зависимости от размера перерабатываемого материала), кг/час | 0,6 | 10–100 | 10–100 | 10–100 | 50–300 | 50–300 | 50–300 |
| Мощность привода, кВт | 0,37 | 1,5 | 1,5 | 1,5 | 5,5 | 5,5 | 5,5 |
| Габаритные размеры, мм: | |||||||
| длина | 370 | 570 | 800 | 800 | 830 | 1 100 | 1 100 |
| ширина | 200 | 270 | 430 | 430 | 490 | 610 | 610 |
| высота | 270 | 445 | 930 | 1 000 | 550 | 1 200 | 1220 |
| Масса, кг | 19 | 80 | 120 | 120 | 195 | 330 | 300 |
*для очистки полностью открывается рабочая камера
Отличия истирателей:
ИД – имеют жесткий привод двигателя- ИД М и ИД МС – снабжены блоком защиты от попадания недробимого материала, а также имеют клинно-ременную передачу
- ИД МС – отличаются более удобным доступом в камеру дробления для ее очистки.
С 2008 г. НПК «Механобр-техника» выпускает модернизированные истиратели под марками ИД-175М и ИД-250М.
Отличительные особенности ИД-175М, ИД-250М
- Защита от попадания недробимых тел;
- При попадании недробимых тел в зону дробления, возникающие осевые усилия, раздвигая диски, сжимают пружину в заднем подшипниковом узле ротора. Это позволяет недробимым телам пройти в зону разгрузки и предотвращает заклинивание истирателя.
- Облегченный доступ к дискам для их очистки;
- Точная настройка параллельности неподвижного и подвижного дисков.
Принцип работы
Исходный материал подается через загрузочную воронку и попадает через центральное отверстие неподвижного диска в зону истирания, где измельчается в результате контакта с дисками и отбрасывается к периферии. При достижении материалом размеров менее величины щели между дисками материал поступает в коробку для сбора продуктов.
Запасные части
Рекомендуемый дополнительный комплект запасных частей (в зависимости от типоразмера оборудования):
- диски, материал дисков – марганцовистая сталь марки 110Г13Л, для ЛДИ-65 возможна поставки дисков из карбида кремния.
- подшипники
Для производства дисковых истирателей НПК «Механобр-техника» использует комплектующие надежных российских производителей.
