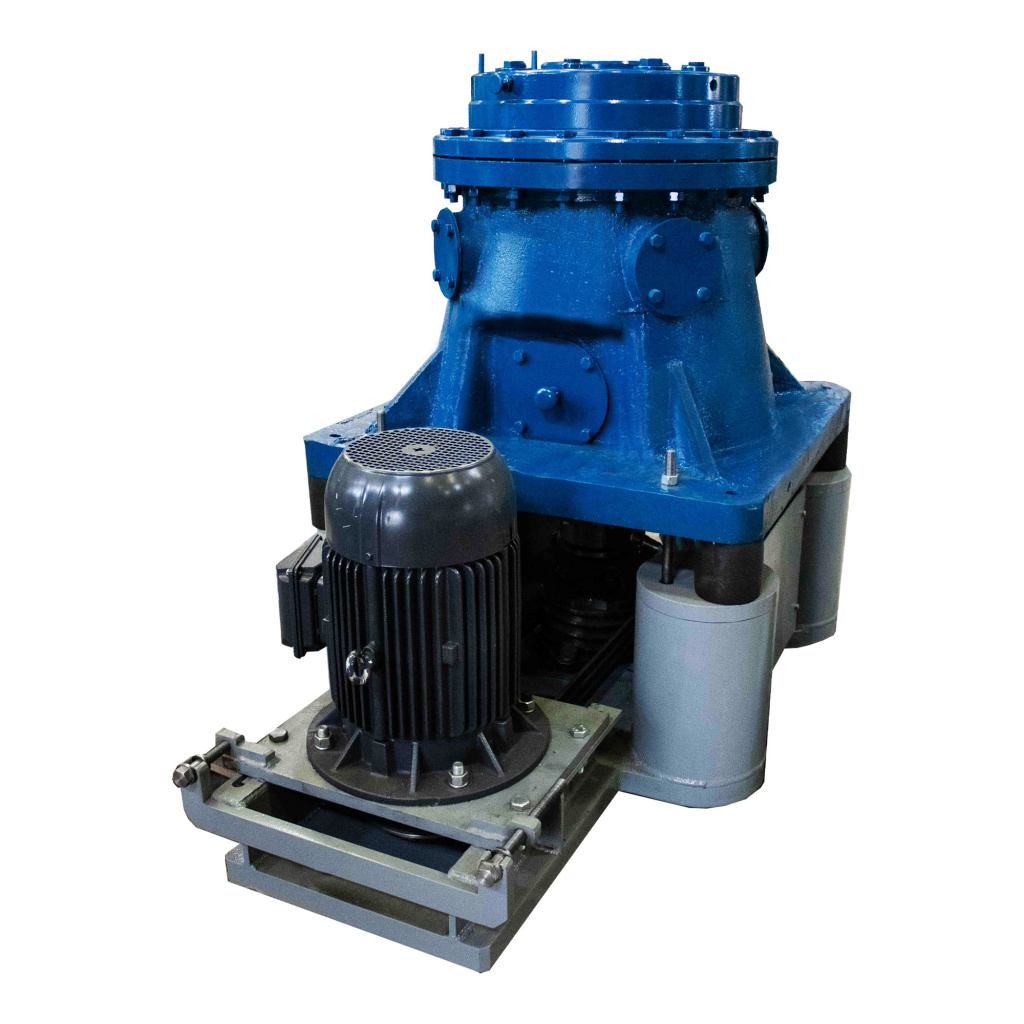

Конусные инерционные дробилки КИД

Конусные инерционные дробилки КИД® предназначены для мелкого дробления (измельчения) особо прочных природных и техногенных материалов.

Отличительной особенностью дробилки является отсутствие жестких кинематических связей между конусами, что позволяет многократно повысить частоту качаний конуса и дробящую силу в результате чего достигается высокая производительность и степень дробления (до 20).

Применение в дробилке инновационного привода дробящего конуса обуславливает и такие особенности КИД, как возможность работы «под завалом», легкий пуск под нагрузкой, отсутствие перегрузок или выхода из строя дробилки при попадании недробимых тел, а также, благодаря системе «мягких» амортизаторов, возможность установки машины на легких сварных конструкциях.

В конусной инерционной дробилке КИД® также можно осуществить процесс мокрого дробления (подача в камеру дробления материала вместе с водой). Реализация такого способа позволяет не только снизить удельные энергозатраты на процесс дробления за счет снижения сил трения между частицами и дополнительной эвакуации тонкого класса, но и повысить производительность дробилки.

Характерные особенности

• за счет высокой частоты воздействия на материал достигается большая степень дробления, которая в 1,5 раза выше, чем у классических конусных дробилок
• благодаря отсутствию жестких кинематических связей в приводе дробилки попадание недробимых тел не вызывает поломок машины
• наличие системы амортизаторов позволяет устанавливать дробилку на сварных конструкциях
• получение оптимальных технологических параметров за счет плавной регулировки силы воздействия на перерабатываемый материал
• пуск и остановка с материалом в камере дробления
• возможность реализации процесса мокрого дробления

Устройство и принцип работы

Конусная инерционная дробилка состоит из чаши (кольцо регулирующее) и конуса дробящего, совершающего гирационное движение и обкатывающегося по броне чаши (кольцо регулирующее). На валу дробящего конуса с помощью подшипника скольжения смонтирован дебалансный вибровозбудитель. Вибровозбудитель через шарнир равных угловых скоростей (шпиндель) соединен с электродвигателем с помощью клиноременной передачи. Корпус дробилки установлен на сварной раме через систему «мягких» амортизаторов.

Дробилка работает следующим образом. Крутящий момент от электродвигателя через клиноременную передачу и шарнир передается дебалансному вибровозбудителю, который, вращаясь относительно вала дробящего конуса с помощью подшипника скольжения, развивает центробежную силу, заставляющую внутренний конус совершать подобно круговому маятнику гирационное движение на сферической опоре. Бегущее по окружности сближение конусов заставляет куски материала, находящиеся в слое между конусами, разрушаться друг о друга. Причем сила сжатия слоя, сопровождающаяся одновременным сдвигом, регулируется частотой вращения дебаланса и изменением его статического момента.

Рекомендуемый дополнительный комплект запасных частей

• комплект броней дробящих конусов
• сферический подпятник
• подшипник скольжения дебалансного вибратора
• манжета

Отрасли применения

• горная промышленность
• металлургическая промышленность
• рециклинг твердых отходов

Совместное с КНР предприятие СП «КИД»

Научно-производственная корпорация "Механобр-техника" имеет исключительное право на использование торгового знака КИД®. Торговая марка КИД® с идентификационным номером 206387 официально была зарегистрирована 15 ноября 2001 г.

В настоящее время конусные инерционные дробилки КИД® производятся корпорацией «Механобр-техника» в Российской Федерации, а также на совместном высокотехнологичном машиностроительном предприятии – «Бэйцзин Кайтэ Крашер Ко., Лтд.» (СП «КИД»), учредителями которого являются НПК «Механобр-техника» и «БГРИММ Текнолоджи Групп».

«БГРИММ Текнолоджи Групп» и СП «КИД» предоставляют комплексные решения для предприятий по переработке полезных ископаемых, включающие поставку оборудования для переработки сырья и металлургии, а также сопутствующие инженерные услуги, такие как дробление, измельчение, классификация, магнитная сепарация, флотация, гравитационное разделение, обезвоживание и плавка.

В частности, совместное предприятие с использованием технологий НПК «Механобр-техника» выпускает высокопроизводительные конусные инерционные дробилки КИД промышленных типоразмеров с диаметром дробящего конуса от 600 до 1 500 мм.

   Конусные инерционные дробилки меньшего типоразмера
   представлены в разделе Лабораторное оборудование
