Машины флотационные
Предназначены для лабораторных испытаний полезных ископаемых по обогащению методом пенной флотации при кислотно-щелочной среде пульпы pH 2-12

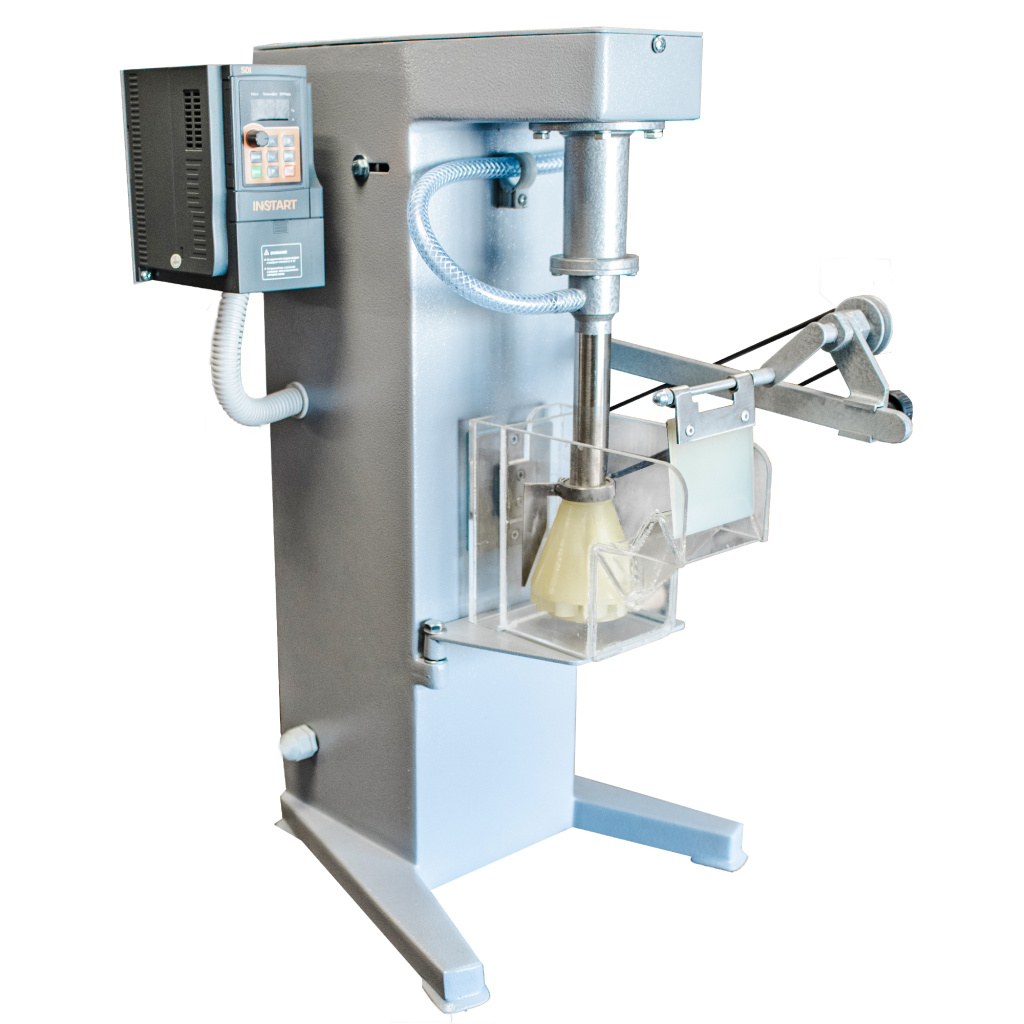

_.jpg "Флотомашина ФМЛ 5 (295 ФЛ)")

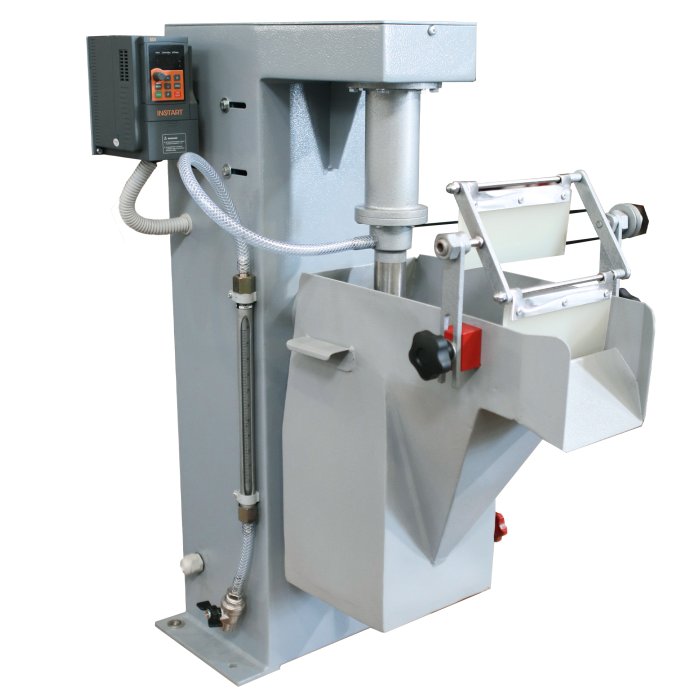

_.jpg "Флотомашина ФМЛ 6,3 (295 ФЛ)")
Предназначены для лабораторных испытаний полезных ископаемых по обогащению методом пенной флотации при кислотно-щелочной среде пульпы pH 2-12. Объемы камер флотомашин варьируются от 50 мл до 12 литров.
| Технические характеристики | ФМЛ-0,3 | ФМЛ-1 | ФМЛ-3 | ФМЛ-5 | ФМЛ-6,3 | ФМЛ-8 | ФМЛ-12 |
| Вместимость камеры полезная, л (±10%) | |||||||
| камера 1 | 0,05 | 0,5 | 1,5 | 5 | 6,3 | 8 | 12 |
| камера 2 | 0,1 | 0,75 | 2 | ||||
| камера 3 | 0,2 | 1 | 3 | ||||
| камера 4 | 0,3 | ||||||
| Диаметр импеллера, мм, не более | 28 | 55 | 70 | 100 | 100 | 100 | 100 |
| Частота вращения импеллера, с-1 | 15–40 | 15–40 | 15–40 | 15-30 | 15-30 | 15–30 | 15–30 |
| Количество воздуха, засасываемого импеллером при наибольшей частоте вращения, л/с, не менее | 0,02 | 0,05 | 0,07 | 0,2 | 0,2 | 0,2 | 0,27 |
| Частота вращения пеногона, с-1 (±20%) | 0,25 | 0,25 | 0,25 | 0,25 | 0,25 | 0,25 | 0,25 |
| Мощность электродвигателя, кВт | 0,18 | 0,18 | 0,18 | 0,25 | 0,25 | 0,25 | 0,25 |
| Количество камер в комплекте | 4 | 3 | 3 | на выбор 1 | на выбор 1 | на выбор 1 | 1 |
| Габаритные размеры, мм: | |||||||
| длина | 420 | 460 | 480 | 670 | 670 | 670 | 805 |
| ширина | 380 | 380 | 380 | 600 | 600 | 600 | 600 |
| высота | 600 | 630 | 760 | 1 570 | 1 570 | 1 570 | 1 450 |
| Масса, кг | 27 | 28 | 35 | 75 | 75 | 75 | 78 |
Характерные особенности:
Машины обеспечивают высокую точность моделирования процесса промышленной флотации. Флотомашина комплектуется с тиристорным преобразователем частоты (ТПЧ).
Устройство флотомашины:
Основными рабочими органами машины являются блок импеллера, камера и пеногон с лопаткой.
Блок импеллера и пеногон смонтированы на корпусе, внутри которого расположены двигатель привода импеллера, привод пеногона, элементы электрической части машины. Верхняя часть корпуса закрыта крышкой, под которой располагается привод импеллера. Камера устанавливается на корпус при помощи направляющего устройства и фиксируется поворотным столиком.
Принцип работы:
Флотомашина является устройством периодического действия. Материал предназначенный для разделения загружается в камеру в виде пульпы. При вращении импеллера происходит интенсивное перемешивание пульпы и пенообразование за счет подсоса воздуха. Регулировка количества подаваемого воздуха осуществляется вентилем ротаметра.
Всплывший пенный продукт удаляется из камеры лопаткой пеногона. Наличие в камере шпицкастены (переднего кармана) с отверстием позволяет вернуть в нижнюю часть камеры случайно, занесенные в пенный продукт частицы, что повышает качество флотации.
В зависимости от свойств и количества перерабатываемого материала подбираются основные регулируемые параметры:
- объем камеры (установка камеры требуемого объема);
- частота вращения импеллера (изменение частоты питания двигателя привода импеллера);
- количество подаваемого на флотацию воздуха.
НПК "Механобр-техника" обеспечивает продажу запасных частей к флотомашинам: сменные камеры, блок импеллера.Машины флотационные изготавливаются в соответствии с ТУ 3132-040-11114244-2010.
