Дробилки молотковые
Измельчение хрупких и малоабразивных, волокнистых материалов; отходов
Фильтр:
Молотковые дробилки большего типоразмера
представлены в разделе Промышленное оборудование
Дробилки молотковые предназначены преимущественно для измельчения хрупких и малоабразивных материалов, различных волокнистых материалов, угля, а также промышленных отходов. Широкое применение молотковые дробилки получили в металлургической, горно-перерабатывающей промышленности, при измельчении пищевого и фармацевтического сырья.
Дробилки молотковые производства НПК «Механобр-техника» являются ударными, однороторными машинами с шарнирно подвешенными молотками. Производительность дробилок и крупность дробленого продукта зависят от размера отверстий колосниковой решетки и свойств перерабатываемого материала.
| Технические характеристики | МД 3×0,65 | МД 3×2 | МД 3×2С* | МД 4×3 | МД 5×2 | МД 5×2С* |
| Размеры ротора, мм | ||||||
| диаметр | 300 | 300 | 300 | 400 | 500 | 500 |
| длина | 65 | 200 | 200 | 300 | 200 | 200 |
| Крупность исходного материала, мм, не более | 30 | 50 | 50 | 100 | 100 | 100 |
| Размер ячейки колосниковой решетки, мм | 2,5 ÷ 10 | 3 ÷ 20 | 3 ÷ 20 | 3 ÷ 16 | 5 ÷ 50 | 5 ÷ 50 |
| Мощность привода, кВт | 3 | 4 | 4 | 7,5 | 11 | 11 |
| Габаритные размеры, мм: | ||||||
| длина | 650 | 844 | 926 | 1 220 | 1 140 | 1 160 / 1543 |
| ширина | 580 | 580 | 690 | 770 | 790 | 790 |
| высота | 1 200 | 712 | 1 204 | 1 245 | 1 210 | 1 530 |
| Масса, кг | 75 | 160 | 190 | 510 | 430 | 560 / 600 |
Характерные особенности
-
высокая степень сокращения материала
-
большое содержание мелких классов в готовом продукте
-
высокая надежность и простота эксплуатации
-
возможность подключения вентилятора и воздушного циклона для принудительной эвакуации пылевидной фракции
МДВ – с вентилятором
МД-С – дополнительная комплектация рамой, разгрузочной емкостью, загрузочной воронкой с крышкой и шибером
Примеры материалов:
Известняк, доломиты, каменная соль, фосфаты, гипс, асбестовые руды, уголь, пластик, ПЭТ, металлическая стружка, дерево и т.п.
Устройство и принцип работы

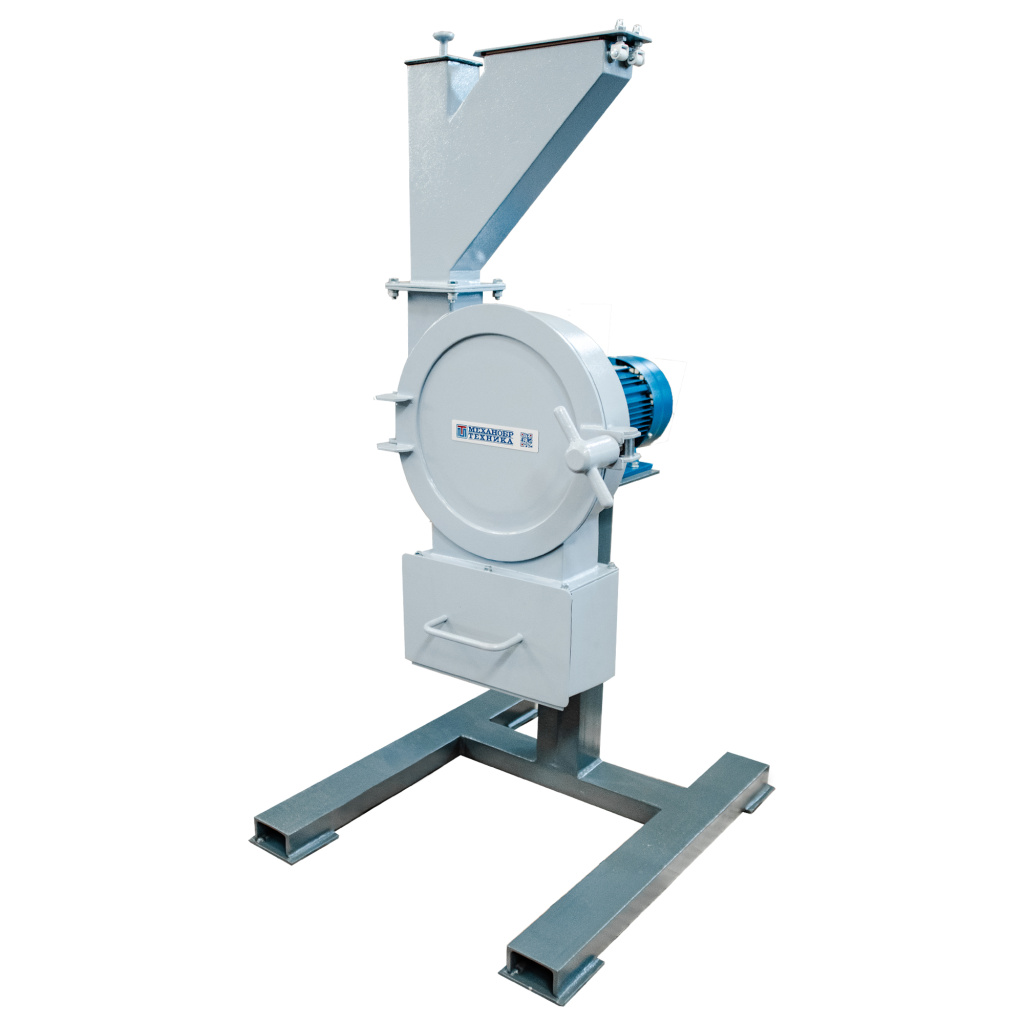

Дробилка молотковая состоит из сварного корпуса и электродвигателя, которые смонтированы на раме. В корпусе установлен консольно, либо на двух опорах (подшипниковые узлы) ротор с шарнирно подвешенными на нем ударными элементами (молотки). В нижней части корпуса (зона разгрузки) установлена колосниковая решетка с прорезями, которые могут иметь различные формы и размеры в зависимости от требуемого гранулометрического состава продукта дробления.
Исходный материал подается в загрузочную воронку молотковой дробилки, после чего он попадает в зону дробления, где измельчается как в результате контакта с ударными элементами, так и за счет вторичных ударов о стенки корпуса и колосниковую решетку. Процесс измельчения идет до тех пор, пока размер дробимого материала не станет меньше отверстий колосниковой решетки. Далее раздробленный продукт через разгрузочную воронку выводится из дробилки в приемный ящик.
| № | Наименование | Исполнение | Доп. комплектация | Частота вращения, об/мин / Мощность привода, кВт | Количество бил, шт / толщина била, мм | Размеры колосниковых решеток, мм |
| 1 | МД 3х0,65 | - | ящик | 3000/3,0 | 20/5 | 2,5 - 10,0 |
| 2 | МД 3х2 | - | - |
1500/4,0 3000/4,0 |
60/5 | 5,0 - 20,0 |
| 3 | МДВ 3х2 | с вентилятором | *циклон | |||
| 4 | МД 3х2С | на станине | ящик | 1000/4,0 | 60/5 | 5,0 - 20,0 |
| 5 | МДВ 3х2С |
на станине с вентилятором |
ящик *циклон |
|||
| 6 | МД 4х3 | - | - | 1000/7,5 | 18/30 | 3,0-16,0 |
| 7 | МД 5х2 | - | - |
1000/7,5 1000/11,0 1500/7,5 1500/11,0 1500/15,0 3000/11,0 3000/15,0 |
60/5 36/10 30/16 |
5,0 - 50,0 |
| 8 | МДВ 5х2 | с вентилятором |
ящик *циклон |
|||
| 9 | МД 5х2С | на станине | ящик | |||
| 10 | МДВ 5х2С |
на станине с вентилятором |
ящик *циклон |
Рекомендуемый дополнительный комплект запасных частей:
- комплект молотков
- решетка разгрузочная
- комплект подшипников
- комплект лепестков муфты / комплект ремней
Сопутствующие товары
-
пульт управления
-
вентилятор / циклон
-
совок лабораторный
Дробилки изготавливаются в соответствии с ТУ 4843-048-11114244-2010. Звоните по телефону +7 (812) 331-02-43, чтобы узнать больше о технических особенностях молотковых дробилок, а также ценах, наличии товара на складе и способах оплаты. Или заполните форму заявки на сайте, и мы перезвоним вам сами.
