Грохоты инерционные
| Название | Крупность разделения, мм | Длина просеивающей поверхности, мм | Ширина просеивающей поверхности, мм | Количество ярусов сит, шт. | Угол наклона, град. | Амплитуда колебаний, мм | Частота колебаний, Гц | Мощность привода, кВт |
|---|---|---|---|---|---|---|---|---|
| ГИЛ 051 | Крупность разделения, мм 0,1-15 | Длина просеивающей поверхности, мм 1030 | Ширина просеивающей поверхности, мм 500 | Количество ярусов сит, шт. 1 | Угол наклона, град. 10-25 | Амплитуда колебаний, мм 3-5 | Частота колебаний, Гц 16 | Мощность привода, кВт 0,55 |
| ГИЛ 052 | Крупность разделения, мм 0,1-15 | Длина просеивающей поверхности, мм 1030 | Ширина просеивающей поверхности, мм 500 | Количество ярусов сит, шт. 2 | Угол наклона, град. 15-25 | Амплитуда колебаний, мм 3-5 | Частота колебаний, Гц 16 | Мощность привода, кВт 0,55 |
| ГИЛ 053 | Крупность разделения, мм 0,1-15 | Длина просеивающей поверхности, мм 1030 | Ширина просеивающей поверхности, мм 500 | Количество ярусов сит, шт. 3 | Угол наклона, град. 15-25 | Амплитуда колебаний, мм 3-5 | Частота колебаний, Гц 16 | Мощность привода, кВт 0,55 |
| ГИЛ 11 | Крупность разделения, мм 0,1-20 | Длина просеивающей поверхности, мм 1700 | Ширина просеивающей поверхности, мм 750 | Количество ярусов сит, шт. 1 | Угол наклона, град. 15-25 | Амплитуда колебаний, мм 2-5 | Частота колебаний, Гц 16 | Мощность привода, кВт 1,5 |
| ГИЛ 12 | Крупность разделения, мм 0,1-20 | Длина просеивающей поверхности, мм 1700 | Ширина просеивающей поверхности, мм 750 | Количество ярусов сит, шт. 2 | Угол наклона, град. 15-25 | Амплитуда колебаний, мм 3-5 | Частота колебаний, Гц 16 | Мощность привода, кВт 1,5 |
| ГИЛ 13 | Крупность разделения, мм 0,1-20 | Длина просеивающей поверхности, мм 1700 | Ширина просеивающей поверхности, мм 750 | Количество ярусов сит, шт. 3 | Угол наклона, град. 15-25 | Амплитуда колебаний, мм 3-5 | Частота колебаний, Гц 16 | Мощность привода, кВт 1,5 |
| ГИЛ 14 | Крупность разделения, мм 0,1-20 | Длина просеивающей поверхности, мм 1700 | Ширина просеивающей поверхности, мм 750 | Количество ярусов сит, шт. 4 | Угол наклона, град. 15-25 | Амплитуда колебаний, мм 3-5 | Частота колебаний, Гц 16 | Мощность привода, кВт 1,5 |
| ГИЛ 21 | Крупность разделения, мм 0,1-30 | Длина просеивающей поверхности, мм 2000 | Ширина просеивающей поверхности, мм 1000 | Количество ярусов сит, шт. 1 | Угол наклона, град. 15-30 | Амплитуда колебаний, мм 3-5 | Частота колебаний, Гц 16 | Мощность привода, кВт 3,0 |

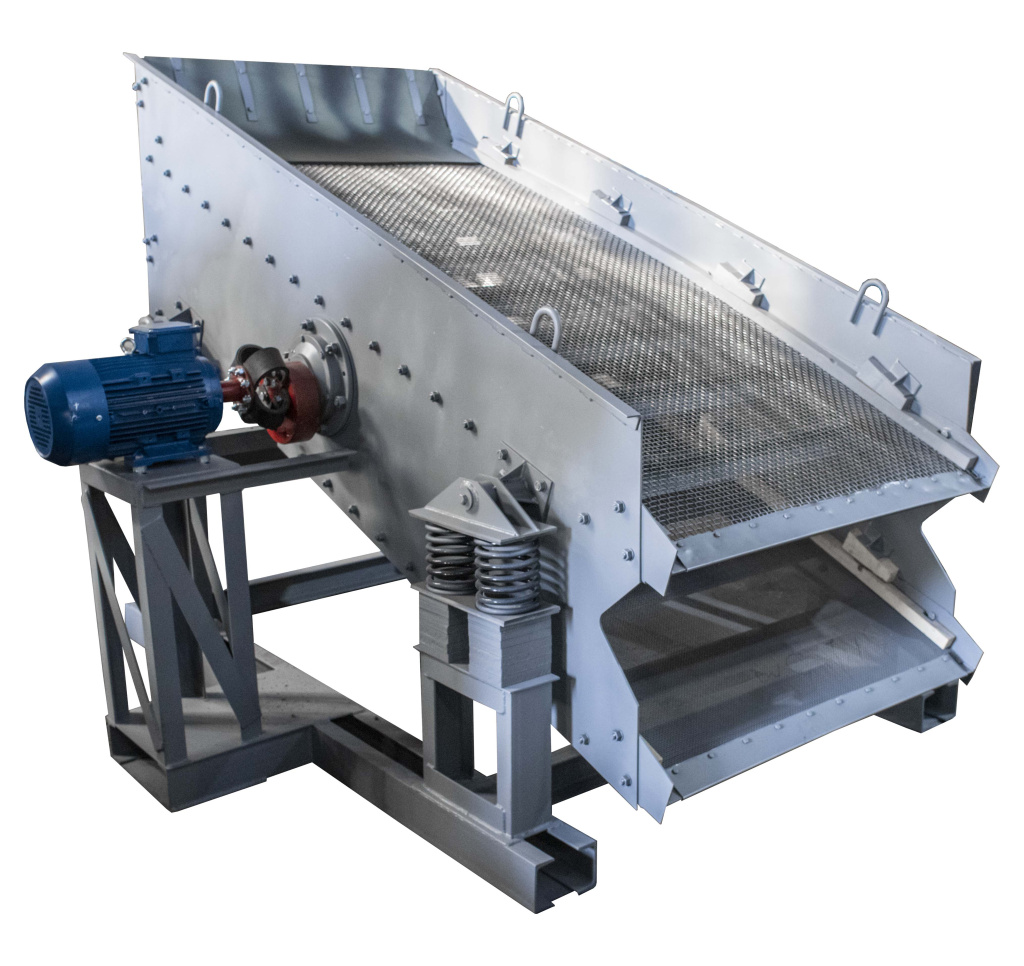

| ГИЛ 22 | Крупность разделения, мм 0,1-30 | Длина просеивающей поверхности, мм 2000 | Ширина просеивающей поверхности, мм 1000 | Количество ярусов сит, шт. 2 | Угол наклона, град. 15-25 | Амплитуда колебаний, мм 3-5 | Частота колебаний, Гц 16 | Мощность привода, кВт 3,0 |
| ГИЛ 23 | Крупность разделения, мм 0,1-30 | Длина просеивающей поверхности, мм 2000 | Ширина просеивающей поверхности, мм 1000 | Количество ярусов сит, шт. 3 | Угол наклона, град. 15-25 | Амплитуда колебаний, мм 3-5 | Частота колебаний, Гц 16 | Мощность привода, кВт 3,0 |
| ГИЛ 31 | Крупность разделения, мм 0,5-30 | Длина просеивающей поверхности, мм 2700 | Ширина просеивающей поверхности, мм 1240 | Количество ярусов сит, шт. 1 | Угол наклона, град. 15-25 | Амплитуда колебаний, мм 3-5 | Частота колебаний, Гц 16 | Мощность привода, кВт 5,5 |
| ГИЛ 32 | Крупность разделения, мм 0,1-25 | Длина просеивающей поверхности, мм 2700 | Ширина просеивающей поверхности, мм 1240 | Количество ярусов сит, шт. 2 | Угол наклона, град. 15-25 | Амплитуда колебаний, мм 3-5 | Частота колебаний, Гц 16 | Мощность привода, кВт 5,5 |
| ГИЛ 33 | Крупность разделения, мм 0,5-30 | Длина просеивающей поверхности, мм 2700 | Ширина просеивающей поверхности, мм 1240 | Количество ярусов сит, шт. 3 | Угол наклона, град. 15-25 | Амплитуда колебаний, мм 3-5 | Частота колебаний, Гц 16 | Мощность привода, кВт 5,5 |
| ГИЛ 41 | Крупность разделения, мм 0,5-40 | Длина просеивающей поверхности, мм 3600 | Ширина просеивающей поверхности, мм 1500 | Количество ярусов сит, шт. 1 | Угол наклона, град. 15-25 | Амплитуда колебаний, мм 3-5 | Частота колебаний, Гц 16 | Мощность привода, кВт 11 |
| ГИЛ 42 | Крупность разделения, мм 0,5-40 | Длина просеивающей поверхности, мм 3600 | Ширина просеивающей поверхности, мм 1500 | Количество ярусов сит, шт. 2 | Угол наклона, град. 15-25 | Амплитуда колебаний, мм 3-4 | Частота колебаний, Гц 16 | Мощность привода, кВт 11 |
| ГИЛ 43 | Крупность разделения, мм 0,5-40 | Длина просеивающей поверхности, мм 3600 | Ширина просеивающей поверхности, мм 1500 | Количество ярусов сит, шт. 3 | Угол наклона, град. 15-25 | Амплитуда колебаний, мм 3-5 | Частота колебаний, Гц 16 | Мощность привода, кВт 15 |
| ГИЛ 51 | Крупность разделения, мм 0,5-40 | Длина просеивающей поверхности, мм 4650 | Ширина просеивающей поверхности, мм 1750 | Количество ярусов сит, шт. 1 | Угол наклона, град. 15-25 | Амплитуда колебаний, мм 3-5 | Частота колебаний, Гц 16 | Мощность привода, кВт 15 |
| ГИЛ 52 | Крупность разделения, мм 0,5-40 | Длина просеивающей поверхности, мм 4750 | Ширина просеивающей поверхности, мм 1750 | Количество ярусов сит, шт. 2 | Угол наклона, град. 15-25 | Амплитуда колебаний, мм 3-5 | Частота колебаний, Гц 16 | Мощность привода, кВт 15 |
| ГИЛ 52Н | Крупность разделения, мм 0,5-40 | Длина просеивающей поверхности, мм 5140 | Ширина просеивающей поверхности, мм 1820 | Количество ярусов сит, шт. 2 | Угол наклона, град. 15-25 | Амплитуда колебаний, мм 3-5 | Частота колебаний, Гц 16 | Мощность привода, кВт 15 |
| ГИЛ 53 | Крупность разделения, мм 0,5-40 | Длина просеивающей поверхности, мм 4650 | Ширина просеивающей поверхности, мм 1750 | Количество ярусов сит, шт. 3 | Угол наклона, град. 15-25 | Амплитуда колебаний, мм 3-5 | Частота колебаний, Гц 16 | Мощность привода, кВт 18,5 |
| ГИЛ 61 | Крупность разделения, мм 2-30 | Длина просеивающей поверхности, мм 4650 | Ширина просеивающей поверхности, мм 1750 | Количество ярусов сит, шт. 1 | Угол наклона, град. 15-25 | Амплитуда колебаний, мм 2-5 | Частота колебаний, Гц 16 | Мощность привода, кВт 15 |
| ГИЛ 62 | Крупность разделения, мм 2-50 | Длина просеивающей поверхности, мм 4650 | Ширина просеивающей поверхности, мм 2000 | Количество ярусов сит, шт. 2 | Угол наклона, град. 15-25 | Амплитуда колебаний, мм 3-5 | Частота колебаний, Гц 16 | Мощность привода, кВт 15 |
| ГИЛ 62Н | Крупность разделения, мм 0,5-10 | Длина просеивающей поверхности, мм 5140 | Ширина просеивающей поверхности, мм 2000 | Количество ярусов сит, шт. 2 | Угол наклона, град. 15-25 | Амплитуда колебаний, мм 3-5 | Частота колебаний, Гц 16 | Мощность привода, кВт 15 |
| ГИС 21 | Крупность разделения, мм 0,1-30 | Длина просеивающей поверхности, мм 2000 | Ширина просеивающей поверхности, мм 1000 | Количество ярусов сит, шт. 1 | Угол наклона, град. 15-25 | Амплитуда колебаний, мм 3-5 | Частота колебаний, Гц 16 | Мощность привода, кВт 3 |
| ГИС 22 | Крупность разделения, мм 0,1-30 | Длина просеивающей поверхности, мм 2000 | Ширина просеивающей поверхности, мм 1000 | Количество ярусов сит, шт. 2 | Угол наклона, град. 15-25 | Амплитуда колебаний, мм 3-5 | Частота колебаний, Гц 16 | Мощность привода, кВт 3 |
| ГИС 31 | Крупность разделения, мм 1-40 | Длина просеивающей поверхности, мм 2700 | Ширина просеивающей поверхности, мм 1240 | Количество ярусов сит, шт. 1 | Угол наклона, град. 15-25 | Амплитуда колебаний, мм 3-5 | Частота колебаний, Гц 16 | Мощность привода, кВт 5,5 |
| ГИС 32 | Крупность разделения, мм 1-40 | Длина просеивающей поверхности, мм 2700 | Ширина просеивающей поверхности, мм 1240 | Количество ярусов сит, шт. 2 | Угол наклона, град. 15-25 | Амплитуда колебаний, мм 3-5 | Частота колебаний, Гц 16 | Мощность привода, кВт 5,5 |
| ГИС 33 | Крупность разделения, мм 1-40 | Длина просеивающей поверхности, мм 2700 | Ширина просеивающей поверхности, мм 1240 | Количество ярусов сит, шт. 3 | Угол наклона, град. 15-25 | Амплитуда колебаний, мм 3-5 | Частота колебаний, Гц 16 | Мощность привода, кВт 5,5 |
| ГИС 41 | Крупность разделения, мм 1-40 | Длина просеивающей поверхности, мм 3600 | Ширина просеивающей поверхности, мм 1500 | Количество ярусов сит, шт. 1 | Угол наклона, град. 15-25 | Амплитуда колебаний, мм 3-5 | Частота колебаний, Гц 16 | Мощность привода, кВт 11 |
| ГИС 42 | Крупность разделения, мм 1-40 | Длина просеивающей поверхности, мм 3600 | Ширина просеивающей поверхности, мм 1500 | Количество ярусов сит, шт. 2 | Угол наклона, град. 15-25 | Амплитуда колебаний, мм 3-5 | Частота колебаний, Гц 16 | Мощность привода, кВт 11 |
| ГИС 43 | Крупность разделения, мм 1-40 | Длина просеивающей поверхности, мм 3600 | Ширина просеивающей поверхности, мм 1500 | Количество ярусов сит, шт. 3 | Угол наклона, град. 15-25 | Амплитуда колебаний, мм 3-5 | Частота колебаний, Гц 16 | Мощность привода, кВт 15 |
| ГИС 51 | Крупность разделения, мм 2-60 | Длина просеивающей поверхности, мм 4650 | Ширина просеивающей поверхности, мм 1750 | Количество ярусов сит, шт. 1 | Угол наклона, град. 15-25 | Амплитуда колебаний, мм 3-4,5 | Частота колебаний, Гц 16 | Мощность привода, кВт 15 |
| ГИС 52 | Крупность разделения, мм 2-60 | Длина просеивающей поверхности, мм 4650 | Ширина просеивающей поверхности, мм 1750 | Количество ярусов сит, шт. 2 | Угол наклона, град. 15-25 | Амплитуда колебаний, мм 3-4 | Частота колебаний, Гц 16 | Мощность привода, кВт 15 |
| ГИС 53 | Крупность разделения, мм 2-60 | Длина просеивающей поверхности, мм 4650 | Ширина просеивающей поверхности, мм 1750 | Количество ярусов сит, шт. 3 | Угол наклона, град. 15-25 | Амплитуда колебаний, мм 3-5 | Частота колебаний, Гц 16 | Мощность привода, кВт 18,5; 22 |
| ГИС 54 | Крупность разделения, мм 10-100 | Длина просеивающей поверхности, мм 6060 | Ширина просеивающей поверхности, мм 1830 | Количество ярусов сит, шт. 4 | Угол наклона, град. 20 | Амплитуда колебаний, мм 3-5 | Частота колебаний, Гц 12 | Мощность привода, кВт 30 |
| ГИС 61М | Крупность разделения, мм 40-150 | Длина просеивающей поверхности, мм 5000 | Ширина просеивающей поверхности, мм 1750 | Количество ярусов сит, шт. 1 | Угол наклона, град. 20-30 | Амплитуда колебаний, мм 3-5 | Частота колебаний, Гц 16 | Мощность привода, кВт 15 |
| ГИТ 41 | Крупность разделения, мм 1-40 | Длина просеивающей поверхности, мм 3600 | Ширина просеивающей поверхности, мм 1500 | Количество ярусов сит, шт. 1 | Угол наклона, град. 15-25 | Амплитуда колебаний, мм 3-5 | Частота колебаний, Гц 16 | Мощность привода, кВт 11 |
| ГИТ 42 | Крупность разделения, мм 1-40 | Длина просеивающей поверхности, мм 3860 | Ширина просеивающей поверхности, мм 1500 | Количество ярусов сит, шт. 2 | Угол наклона, град. 15-25 | Амплитуда колебаний, мм 3-5 | Частота колебаний, Гц 16 | Мощность привода, кВт 15 |
| ГИТ 51 | Крупность разделения, мм 20-100 | Длина просеивающей поверхности, мм 4000 | Ширина просеивающей поверхности, мм 1750 | Количество ярусов сит, шт. 1 | Угол наклона, град. 15-25 | Амплитуда колебаний, мм 3-5 | Частота колебаний, Гц 16 | Мощность привода, кВт 18,5 |
| ГИТ 52 | Крупность разделения, мм 20-100 | Длина просеивающей поверхности, мм 4000 | Ширина просеивающей поверхности, мм 1750 | Количество ярусов сит, шт. 2 | Угол наклона, град. 15-25 | Амплитуда колебаний, мм 3-5 | Частота колебаний, Гц 12,5; 16 | Мощность привода, кВт 18,5 |
| ГИТ 72 | Крупность разделения, мм 20-350 | Длина просеивающей поверхности, мм 5850 | Ширина просеивающей поверхности, мм 2450 | Количество ярусов сит, шт. 2 | Угол наклона, град. 19 | Амплитуда колебаний, мм 3-5 | Частота колебаний, Гц 12,5 | Мощность привода, кВт 30 |
Грохоты инерционные наклонные имеют круговые или эллиптические траектории колебаний. Производительность грохота зависит от крупности и физико-химических свойств материала.
Конструктивные особенности и преимущества грохотов НПК "Механобр-Техника":
- Широкий диапазон динамических параметров по амплитуде и частоте колебаний, что позволяет подобрать оптимальный режим процесса грохочения.
- В грохотах, начиная с 4 типоразмера (ширина между бортами 1500 см и более), применяется вибровозбудитель блочного типа, состоящий из двух виброблоков, соединенных между собой промежуточным валом. В каждом виброблоке имеется по два роликовых цилиндрических подшипника. Такая конструкция вибровозбудителя позволяет существенно повысить ресурс подшипниковых узлов, а также расширить частотный диапазон работы грохота. Кроме того, сокращаются сроки ремонта вибровозбудителя, так как замену можно осуществлять отдельными компактными блоками, а ремонт каждого виброблока производить в условиях ремонтных мастерских.
- Грохоты могут комплектоваться резиновыми, полиуретановыми ситами или металлической сеткой
- Сита крепятся безболтовым способом, металлические сетки крепятся с помощью натяжных устройств продольного или поперечного натяжения.
- Имеется возможность комплектации грохота пыле-звукоизолирующим укрытием или брызгальным устройством.
- Низкая удельная металлоемкость, простота и надежность конструкции, низкие эксплуатационные расходы.
- Возможность внесения оперативных изменений в конструкцию по требованию Заказчика
Грохоты соответствуют ТУ 3132-010-11114244-2006 «Грохоты инерционные». На все грохоты НПК «Механобр-техника» имеется Сертификат соответствия № РОСС.RU.001.11МБ11 и Разрешение Федеральной службы по экологическому, технологическому и атомному надзору.
