Сепараторы магнитные
Выделение из различных видов природного твердого или техногенного сырья магнитных и слабомагнитных компонентов и примесей
Сепараторы большего типоразмера и размагничивающие аппаратыпредставлены в разделе Промышленное оборудование
Магнитные сепараторы компании НПК «Механобр-техника» — это высокотехнологичные эффективные устройства по обогащению широкого спектра минерального сырья, отличающиеся простотой конструкции, высокой степенью надёжности, эффективной работой и удобством в эксплуатации. Процессы магнитного обогащения, основанные на различии магнитных свойств разделяемых компонентов, находят широкое применение для обогащения руд черных и цветных металлов, а также многих других материалов.
Преимущества сепараторов НПК «Механобр-техника»;
Уникальным конкурентным преимуществом сепараторов разработки НПК «Механобр-техника» является то, что их конструкция базируется на проверенных временем наработках Института «Механобр», модернизируемых с использованием результатов актуальных научно-исследовательских работ технологической службы НПК «Механобр-техника» и мониторинга работы сепараторов у Заказчика.
При проектировании новых и модернизации имеющихся моделей сепараторов используются самые современные технологии автоматизированного проектирования, позволяющие сократить время разработки и, тем самым, более гибко подходить к индивидуальным требованиям Заказчика без значительного удорожания конечного продукта.
Научно-технический уровень сепарирующего оборудования разработки НПК «Механобр-техника» соответствует мировому уровню, а по некоторым позициям, учитывая их уникальность, и превосходит его.
Назначение и принцип действия магнитных сепараторов:
Магнитные сепараторы используются для выделения из различных видов природного твердого или же техногенного сырья (руды, строительные и абразивные материалы, промышленные отходы и т.д.) магнитных и слабомагнитных компонентов и примесей.В рабочем пространстве магнитного и электромагнитного сепаратора создается магнитное поле с помощью постоянных магнитов или электромагнитов, при свободном прохождении в котором траектория движения магнитных и (или) слабомагнитных частиц отличается от траектории движения немагнитных частиц. Благодаря этому частицы с различной магнитной восприимчивостью собираются в отдельные приемные емкости.
Магнитную сепарацию возможно осуществить как в водной среде, так и в форме сухого процесса. Конструктивно сухие и мокрые магнитные сепараторы отличаются между собой.
Преимущества магнитной сепарации:
- получение высококачественных концентратов при высокой степени извлечения полезного компонента;
- экологически чистый процесс;
- высокая селективность и универсальность;
- низкая энергоёмкость.
Особенности и виды сепараторов:
В настоящее время научно-производственная корпорация «Механобр-Техника» поставляет на внутренний и внешний рынки магнитные сепараторы различных типов: ЭВС, ЭВС-В; ЭВМ, ПБСЦ, ЭБМ, ПБМ, ЭРМ. Сепараторы регулярно модернизируются.1. ЭБМ - электромагнитные барабанные сепараторы для мокрого обогащения
Предназначены для мокрого магнитного обогащения сильномагнитных руд и материалов крупностью 0,1–3 мм в лабораториях, а также на промышленных участках с малой производительностью.
В зависимости от степени магнитной восприимчивости материала, крупности его частиц и условий обогащения подбираются основные регулируемые параметры: индукция магнитного поля, положение магнитной системы, величина зазора между барабаном и ванной и сечение вкладыша выпускного отверстия немагнитного продукта. Устанавливается водный режим ванны: уровень пульпы в ванной и количество воды, подаваемое в брызгала, и их угловое положение.
| Технические характеристики | ЭБМ 32/20 | ЭБМ 63/18 |
| Производительность по твердому исходному, т/ч | 75 | 100 |
| Крупность исходного материала, мм, не более | 0,1–3 | до 6 |
|
Максимальная магнитная индукция в рабочей зоне, Тл, не менее
|
0,13 | 0,25 |
| Диаметр рабочей части барабана, мм | 327 | 630 |
| Длина барабана с ребордами, мм | 227 | 180 |
| Частота вращения барабана, об/мин | 31,6 | 34, 43 |
| Номинальная мощность электродвигателя привода барабана, кВт | 0,37 | 0,75 |
| Мощность, потребляемая электромагнитной системой, кВт, не более | 0,7 | 1,1 |
| Габаритные размеры, мм: | ||
| длина (вдоль оси барабана) | 690 | 615 |
| ширина | 714 | 830 |
| высота | 638 | 1 258 |
| Масса, кг | 155* | 290 |
2. ПБМ - барабанные магнитные сепараторы для мокрого обогащения
Предназначен для мокрого магнитного обогащения сильномагнитных руд и материалов крупностью 0,1–3 мм в лабораториях,а также на промышленных участках с малой производительностью.
Сепаратор типа ПБМ выпускается в двух исполнениях: с ферритобариевыми магнитами или с магнитами NdFeB, обеспечивающими повышенную магнитную индукцию на поверхности барабана (не менее 0,35 Тл). Сепаратор может эксплуатироваться как в периодическом режиме, так и в непрерывном – в составе небольших установок.
| Технические характеристики | ПБМ 32/20 |
| Производительность по твердому исходному, кг/ч | до 75 |
| Крупность исходного материала, мм, не более | 0,1–3 |
| Магнитная индукция в рабочей зоне на поверхности барабана (магниты NdFeB), Тл | 0,35 |
| Диаметр рабочей части барабана, мм | 327 |
| Длина барабана с ребордами, мм | 231 |
| Частота вращения барабана, об/мин | 31,6 |
| Номинальная мощность электродвигателя привода барабана, кВт | 0,37 |
| Габаритные размеры, мм: | |
| длина (вдоль оси барабана) | 690 |
| ширина | 810 |
| высота | 638 |
| Масса, кг | 155 |
3. ПБСЦ - магнитные барабанные cепараторы для сухого обогащения
Сепараторы выпускаются в двух исполнениях: с ферритобариевыми магнитами или с магнитами NdFeB, обеспечивающими повышенную магнитную индукцию на поверхности барабана (не менее 0,35 Тл). Сепараторы могут эксплуатироваться как в периодическом режиме, так и в непрерывном в составе небольших установок.
| Технические характеристики | ПБСЦ 30/5 | ПБСЦ 40/10 |
| Производительность по исходному, т/ч, не более | 0,1 | 1 |
| Магнитная индукция на поверхности барабана, Тл, не менее: | ||
| для основного исполнения (магниты NdFeB) | 0,3 | 0,3 |
| для исполнения – 01 (магниты BaFe) | 0,14 | 0,14 |
| Диаметр рабочей части барабана, мм | 300 | 400 |
| Длина рабочей части барабана, мм | 50 | 100 |
| Мощность электродвигателя, кВт | 0,55 | 0,55 |
| Частота вращения барабана, мин-1 | 0–200 | 0–200 |
| Крупность исходного материала, мм, не более | 10 | 20 |
| Габаритные размеры, мм, : | ||
| длина (вдоль оси барабана) | 370 | 550 (580*) |
| ширина | 570 | 960 (1 000*) |
| высота | 800 | 1 415 (1 720*) |
| Масса, кг | 100 | 242 (273*) |
4. ЭВС - электромагнитные валковые сепараторы для сухого обогащения

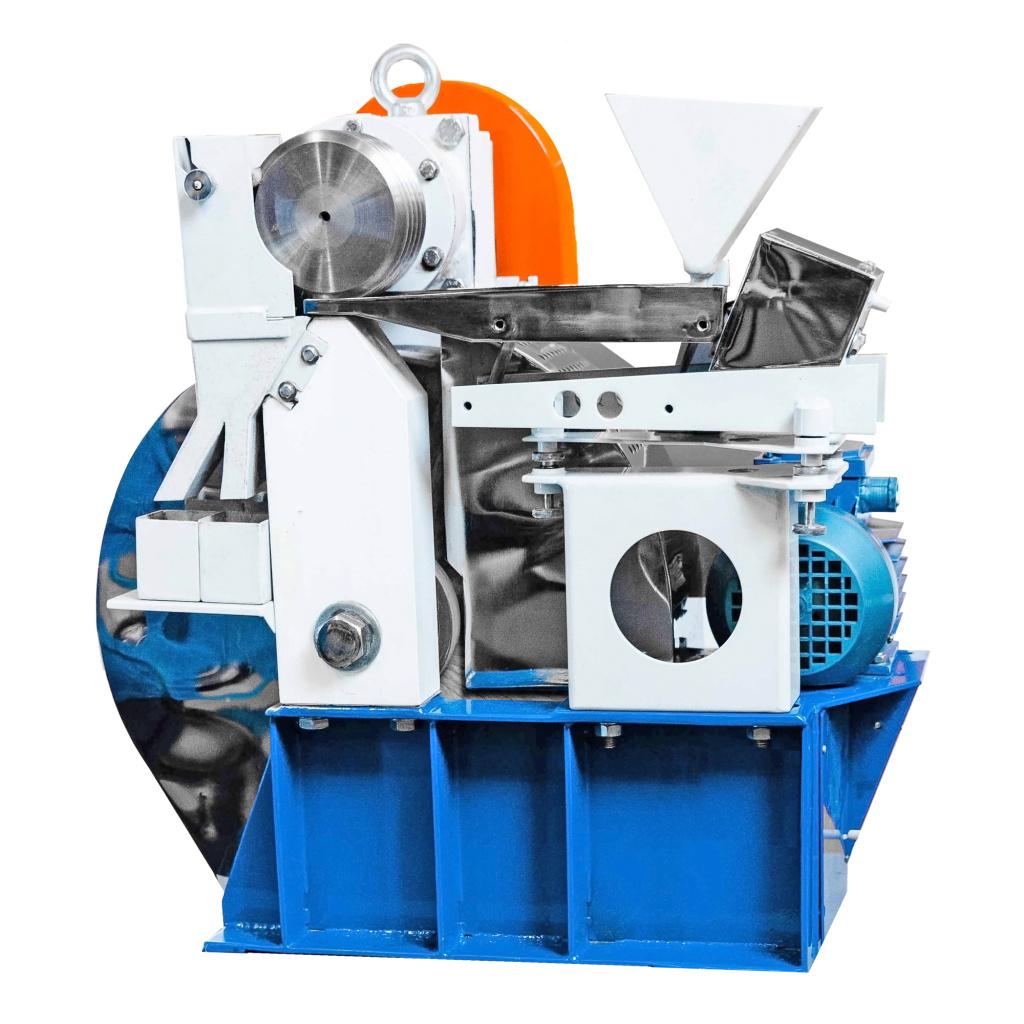

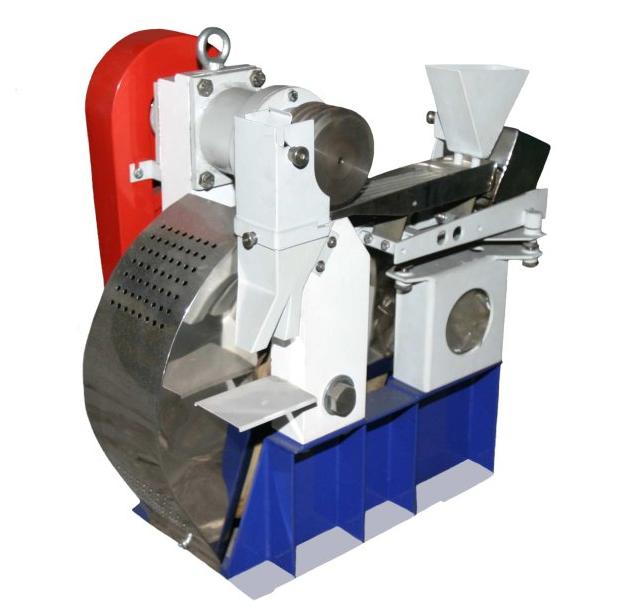

Предназначены для сухого разделения слабомагнитных руд и материалов на магнитные и немагнитные компоненты (ЭВС – сухие).ЭВС 10/5 и ЭВС 15/5
Особенности конструкции сепараторов позволяют применять их в качестве анализаторов в лабораторных условиях на предприятиях металлургической и других отраслей промышлености.
ЭВС 28/9
Сепаратор ЭВС 28/9 (электромагнитный валковый для сухого обогащения) предназначен для сухой магнитной сепарации слабомагнитных руд и материалов.
ЭВС В-28/9
Сепаратор электромагнитный валковый с верхним питанием типа ЭВС В-28/9 предназначен для сухого магнитного обогащения тонкоизмельченных и трудносыпучих слабомагнитных руд и материалов, обогащение которых на сепараторах с нижним питанием неэффективно.
| Технические характеристики | ЭВС 10/5 | ЭВС 15/5 | ЭВС 28/9 | ЭВС В-28/9 | ЭВМ 28/9 |
| Производительность по твердому исходному, т/ч | 0,002–0,005 | 0,005 | 0,3–0,6 | 0,05–0,3 | до 0,4 |
| Крупность исходного материала, мм, не более | 2 | 2 | 0,1–6 | 0,5 | 0,1–2 |
| Максимальная магнитная индукция в рабочей зоне, Тл, не менее | 1,7 | 1,5 | 1,7 | 1,5 | 1,7 |
| Диаметр рабочей части валка, мм | 100 | 150 | 280 | 280 | 280 |
| Длина рабочей части валка, мм | 50 | 50 | 90 | 90 | 90 |
| Частота вращения валка, об/мин | 70 | 50–300 | 65–250 | 50–150 | 30–100 |
| Мощность электродвигателя, кВт | 0,18 | 0,55 | 1,5 | 1,5 | 0,75 |
| Мощность, потребляемая электромагнитной системой, кВт, не более | 0,5 | 0,5 | 0,8 | 0,8 | 0,8 |
| Габаритные размеры, мм: | |||||
| длина (вдоль оси барабана) | 540 | 800 | 850 | 900 | 880 |
| ширина | 340 | 340 | 1 500 | 1 300 | 1 100 |
| высота | 570 | 620 | 1 850 | 1 850 | 1 520 |
| Масса, кг | 75 | 140 | 1 200 | 1 100 | 820 |
НПК "Механобр-техника" предлагает заказчикам следующие услуги:
- выполнение исследований на обогатимость пробы материала заказчика, определение;
- возможности получения требуемых технологических показателей сепарации с гарантией их подтверждения после внедрения сепаратора на предприятии заказчика;
- выдача рекомендаций по определению оптимального типа сепаратора или корректировка конструкции применительно к условиям заказчика;
- осуществление авторского надзора за изготовлением сепараторов, участие в шеф-монтаже и пуско-наладке (при необходимости), обучение обслуживающего персонала.
Звоните по телефону +7 (812) 331-02-42, чтобы узнать больше о технических особенностях предлагаемого оборудования, а также ценах, наличии товара на складе и способах оплаты. Или заполните форму заявки на сайте, и мы перезвоним вам сами.
