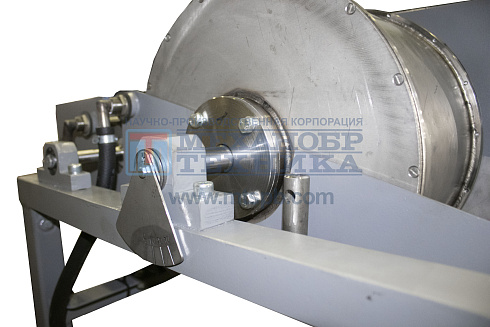

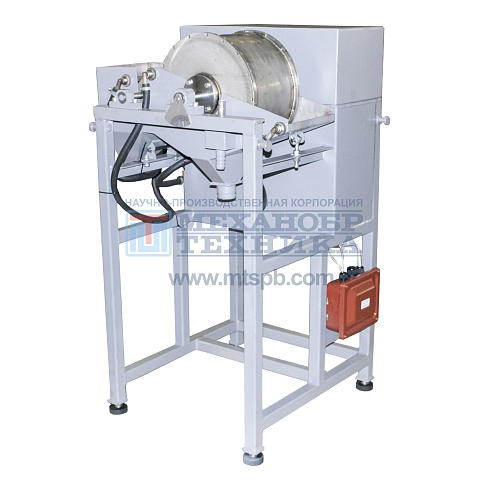

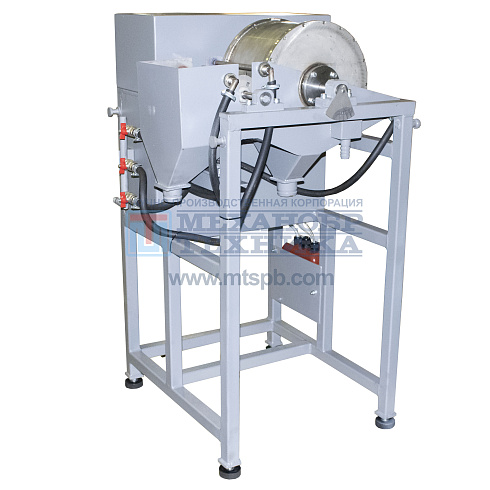

Сепаратор для мокрого обогащения барабанный ЭБМ-32/20
Сепаратор предназначен для мокрого магнитного обогащения сильномагнитных руд и материалов крупностью 0,1-3 мм в лабораториях, а также на промышленных участках с малой производительностью.
Характерные особенности
- Крупность питания: 0,1-3 мм.
- Гибкая регулировка магнитного поля дает возможность получения магнитных продуктов с различными магнитными свойствами
Принцип работы
Подлежащий сепарации материал в виде пульпы подается ровным слоем в ванну и самотеком поступает под вращающийся барабан. Направление вращения барабана и движение пульпы совпадают. Магнитные частицы попадая в зону действия магнитного поля полюсов, притягиваются к поверхности барабана и выносятся в зону разгрузки. Чередование полярности полюсов магнитной системы способствует перемешиванию магнитной фракции и получению более чистого продукта.
Для лучшей очистки барабана от магнитной фракции используется индукционная щетка, пластины которой при вращении попадают в магнитное поле крайнего полюса и намагничиваются. Магнитные частицы притягиваются к пластинам индукционной щетки и выносятся в зону разгрузки, где смываются водой из брызгала на разгрузочный лоток ванны. На концах штырей происходит концентрация силовых линий магнитного поля, магнитные частицы притягиваются к штырям и выносятся в зону разгрузки, где смываются водой из брызгала на разгрузочный лоток ванны.
Разгрузка немагнитной фракции происходит через отверстие вкладыша, установленного в насадке ванны. Тонкие немагнитные частицы уходят в слив через переливную трубу.
В зависимости от степени магнитной восприимчивости материала, крупности его частиц и условий обогащения подбираются основные регулируемые параметры:
-
индукция магнитного поля;
-
положение магнитной системы;
-
величина зазора между барабаном и ванной;
-
-
водный режим ванны: уровень пульпы в ванной, количество воды подаваемое в брызгала и их угловое положение, сечение отверстия вкладыша выпускного отверстия немагнитного продукта.
Область применения
мокрое магнитное обогащение сильномагнитных руд
обезжелезнение различных материалов.
