Вибраторы блочного типа

Вибраторы НПК "Механобр-техника" блочного типа
для грохотов пятого, шестого и седьмого типоразмеров

В НПК «Механобр-техника» разработана серия вибраторов блочного типа с фланцевым креплением на коробах грохотов.

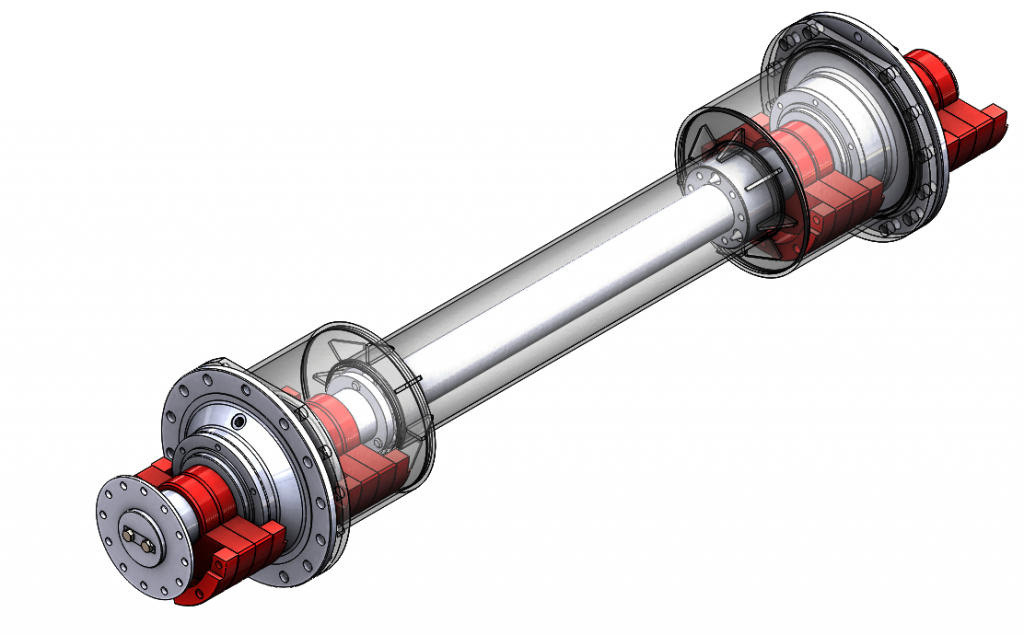

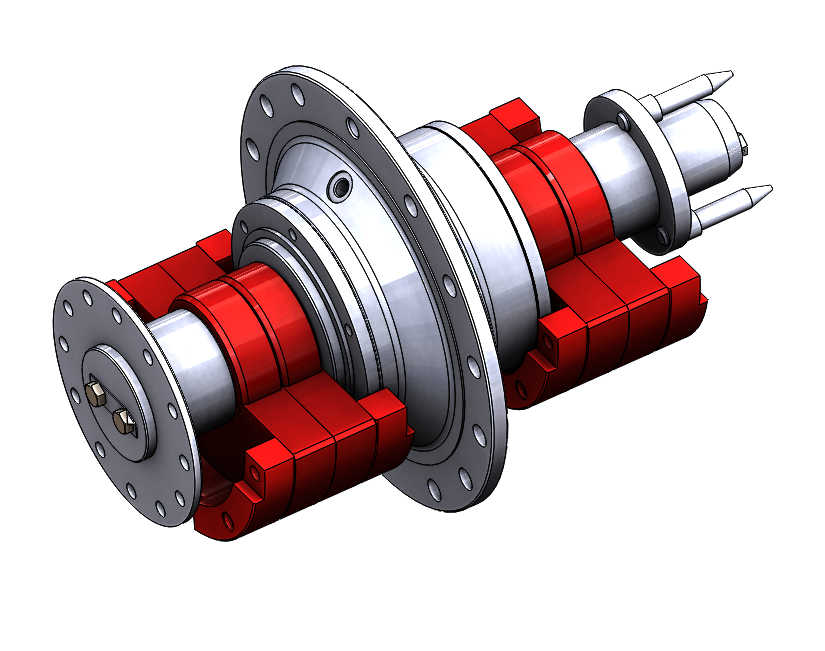

Вибратор ГИС 52	Виброблок ГИС 52

Назначение

Вибраторы блочного типа с фланцевым креплением на коробе грохота предназначены для применения на вибрационных грохотах с колеблющейся массой от 2-х до 20-ти тонн.

Преимущества

• Низкие эксплуатационные затраты;

• Широкий диапазон динамических параметров по амплитуде и частоте колебаний;

• Высокая надежность и долговечность конструкции грохота в результате применения в каждом виброблоке двух роликовых цилиндрических подшипников и фланцевого крепления виброблока;

• Простота эксплуатации. Виброблоки быстро монтируются и демонтируются из-за удобного фланцевого крепления и безболтового соединения с промежуточным валом.

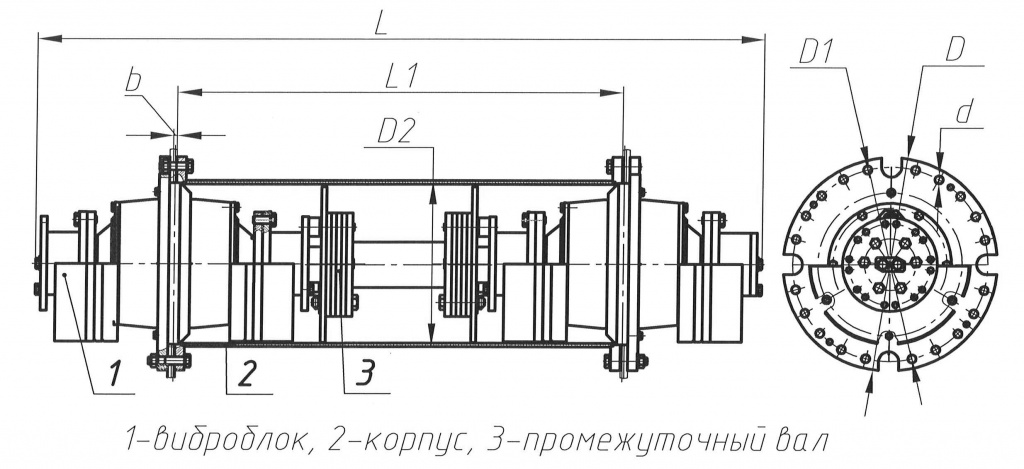

Технические характеристики вибраторов

Пятый типоразмер

№	D, мм	D1, мм	D2, мм	L, мм	L1, мм	b, мм	Мcm, Кгмм	m, Кг	d,мм
VT 5.1	500	450	377	2394	1750	18	16300	783	26
VT 5.2	575	515	426	2394	1750	16	27000	858	26

Шестой типоразмер

№	D, мм	D1, мм	D2, мм	L, мм	L1, мм	b, мм	Мcm, Кгмм	m, Кг	d,мм
VT 6.1	500	450	377	2642	2000	16	16300	792	26
VT 6.2	575	515	426	2642	2000	16	27000	830	26

Седьмой типоразмер

№	D, мм	D1, мм	D2, мм	L, мм	L1, мм	b, мм	Мcm, Кгмм	m, Кг	d,мм
VT 7.1	680	620	530	3395	2500	24	45000	2085	26
VT 7.2	680	620	530	3395	2500	24	58000	2100	26

* Допускается изменение длины по требованию заказчика.

Виброблоки к грохотам НПК «Механобр-техника»
пятого и шестого типоразмера:

Виброблок приводной (ведущий)	*Виброблок

№	L, мм	m, Кг	D, мм	D1, мм	D2, мм	d, мм	Мcm, Кгмм	Колич. отв.	R,mm
VB 5.1	780	260	480	425	340	26	6750	12,10	168
*VB 5.1-01	680	245	480	425	340	26	6750	12,10	168
VB 5.2	780	270	500	450	370	26	8150	12	180
*VB 5.2-01	680	255	500	450	370	26	8150	12	180
VB 5.3	780	278	575	515	410	26	13500	12	195
*VB 5.3-01	680	263	575	515	410	26	13500	12	195
VB 6.1	780	270	500	450	370	26	8150	12	180
*VB 6.1-01	680	255	500	450	370	26	8150	12	180
VB 6.2	918	441	560	500	420	26	14 236	12	195

Виброблоки к грохотам НПК «Механобр-техника»
седьмого типоразмера:

Виброблок приводной (ведущий)	*Виброблок

№	L, мм	m, кг	D, мм	D1, мм	D2, мм	d, мм	Mcm, кГмм	Колич. отв.	R,мм
VB 7.1	1010	663	680	620	515	26	22 500	20	245
VB 7.1-01	1010	663	680	620	515	26	22 500	20	245
VB 7.2	1010	710	680	620	515	26	29 000	20	245
VB 7.2-01	1010	710	680	620	515	26	29 000	20	245
