Назначение:
Аппарат предназначен для размагничивания магнетитовых пульп с целью устранения флокуляции сильномагнитных частиц, препятствующей разделению материала по крупности при его классификации.
Аппараты выполняются в вертикальном В (подвесном) и горизонтальном Г (опорном) исполнениях.
Устройство:

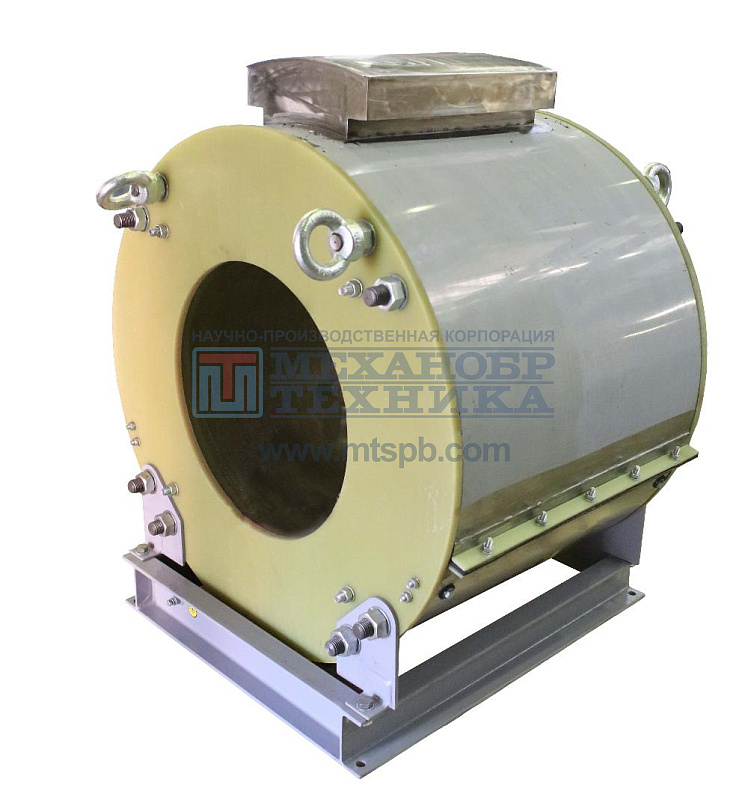

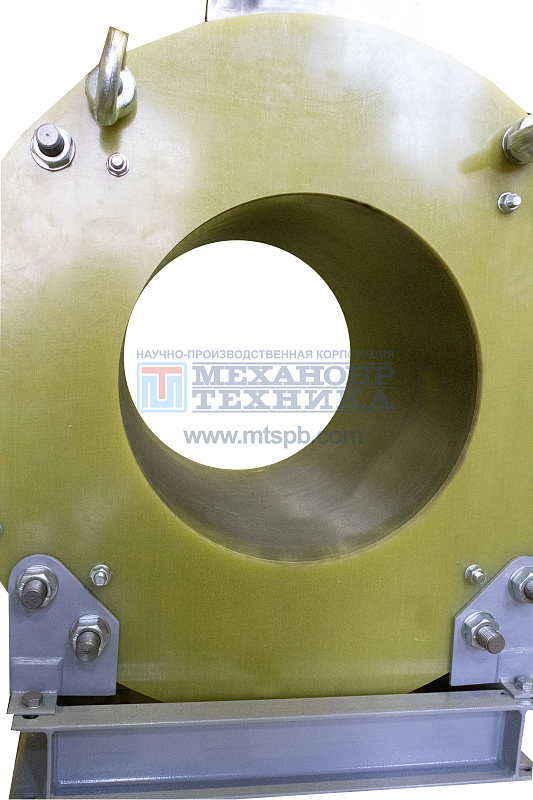

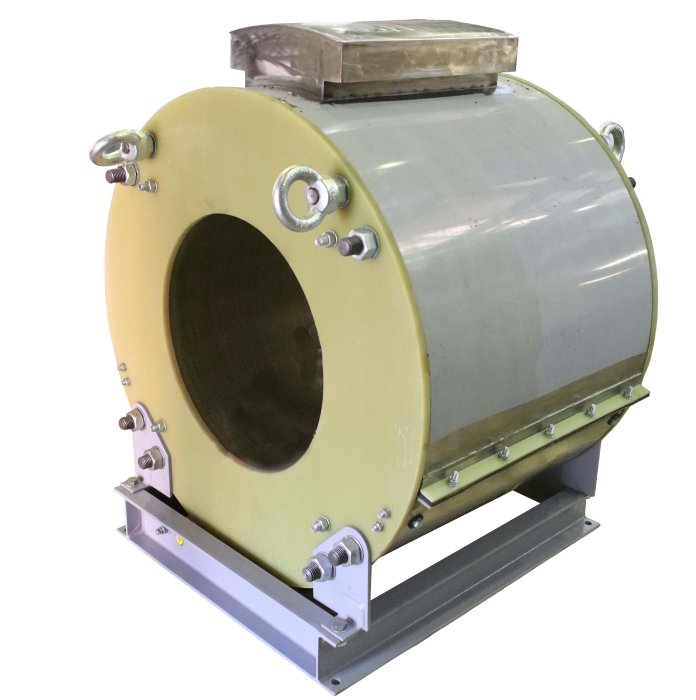

Аппарат представляет собой набор десяти отдельных дисковых катушек, образующих обмотку соленоидного типа и установленных через проставки на шпильках между стенками. Через центральное отверстие проходим пластиковая труба, имеющая на концах места для установки соединительных хомутов с фланцами. Фланцы служат для присоединения аппарата к подводящему и отводящему трубопроводам (сварка).
Принцип действия:
При протекании намагниченной пульпы в трубе аппарата на участке с повышающейся напряжённостью магнитного (первая половина трубы) поля магнитные флокулы дополнительно намагничиваются и образуют цепочки, препятствующие вращению частиц вокруг своей оси соответственно изменению направления поля.
По мере перемещения частиц на участке с понижающейся переменной напряжённостью магнитного поля (вторая половина трубы) их остаточная магнитная индукция постепенно падает. Таким образом, к моменту выхода из поля магнитные частицы приобретают случайную по отношению к полю ориентацию, когда их остаточная магнитная индукция будет близка к нулю, т.е. эти частицы окажутся практически размагниченными.
Комплект поставки:
Аппарат размагничивающий АРМ-400, руководство по эксплуатации, паспорт.
Требования к фундаменту:
Особых требований к фундаменту не предъявляется.
Динамические нагрузки:
Динамические нагрузки не нормируются.
Опыт применения
В период с 2019 по 2021 г.г. HПK «Механобр-техника» разработала и поставила на одно из крупнейших в стране железорудных горно-обогатительных предприятий ОФ AO «Стойленский ГОК» 52 размагничивающих аппарата четырех типоразмеров: АР-100, АР-300, АР-400 и АР-500. Аппараты были смонтированы на напорных трубопроводах питания гидроциклонов. Их внедрение позволило получить ощутимый экономический эффект, повысить эффективность операции классификации на обогатительной фабрике и, как следствие, повысить технологические показатели. Для повышения коэффициента мощности, с целью оптимизации работы системы электроснабжения фабрики, каждый аппарат был укомплектован конденсаторной установкой.

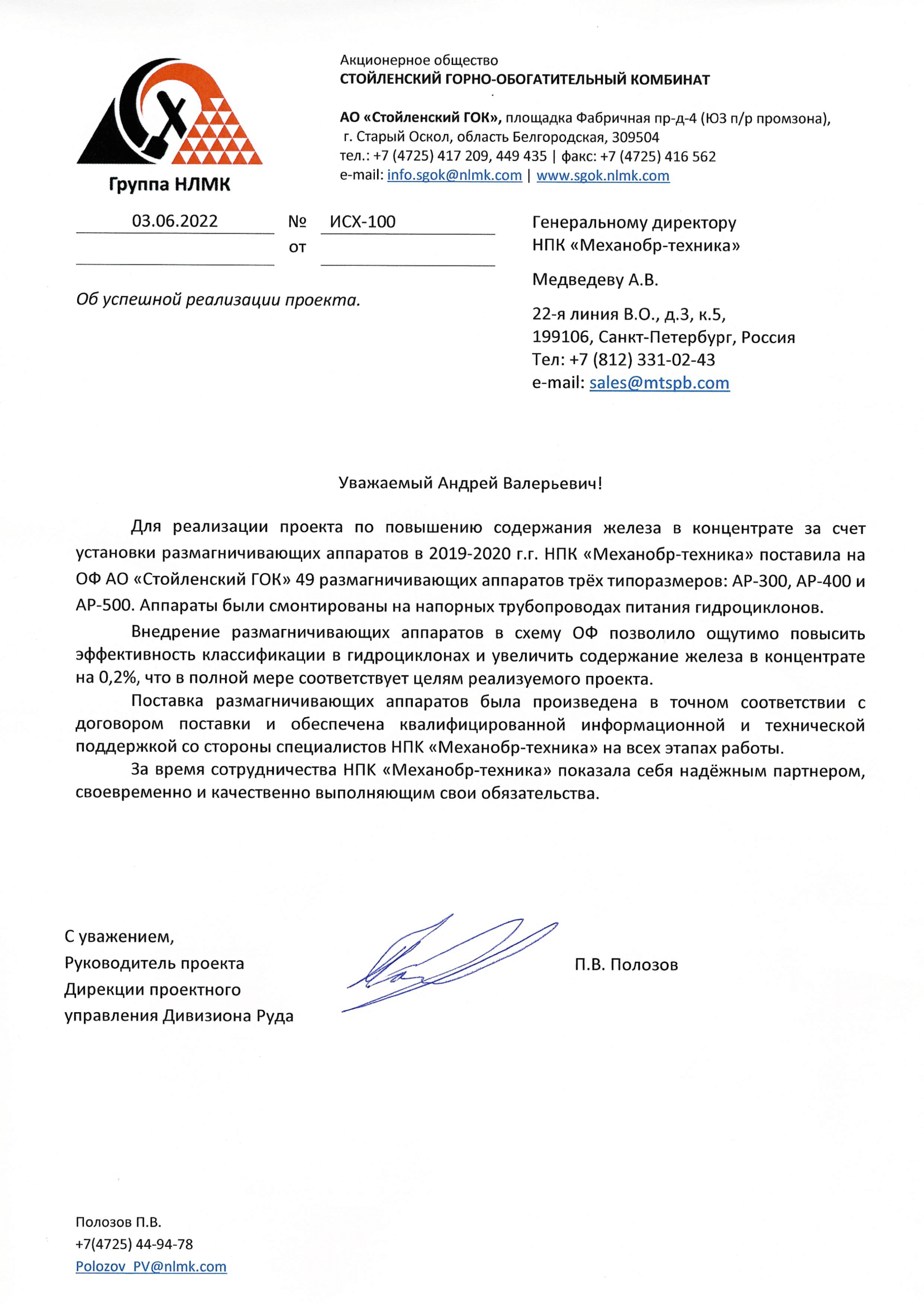

Подробнее с официальным отзывом ОФ AO «Стойленский ГОК», оценкой качества и эффективности размагничивающих аппаратов можно ознакомиться по ссылке https://mtspb.com/upload/iblock/c19/SGOK-_-otzyv-ob-uspeshnoy-realizatsii-proekta.pdf.
Также, на официальной странице «Группы НЛМК» в социальной сети Вконтакте опубликовано видео об опыте эксплуатации размагничивающих аппаратов производства НПК «Механобр-техника» на Стойленском ГОКе. Подробности смотрите в видео на официальной странице наших партнёров: https://vk.com/wall-19033391_12612
