Цена по запросу
Назначение:
Размагничивающий аппарат АР-100 предназначен для размагничивания пульп, содержащих мелкий и тонкоизмельчённый ферросилиций или естественный магнетит. Размагничивание пульпы необходимо для устранения флокуляции сильномагнитных частиц, мешающей, разделению мелкого и тонкоизмельчённого материала при его классификации.

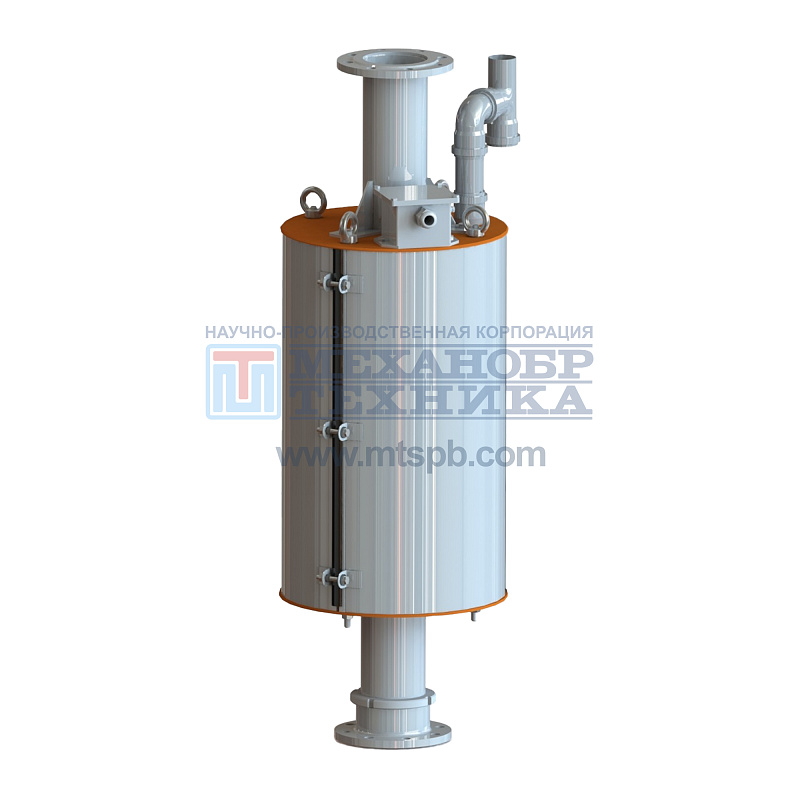

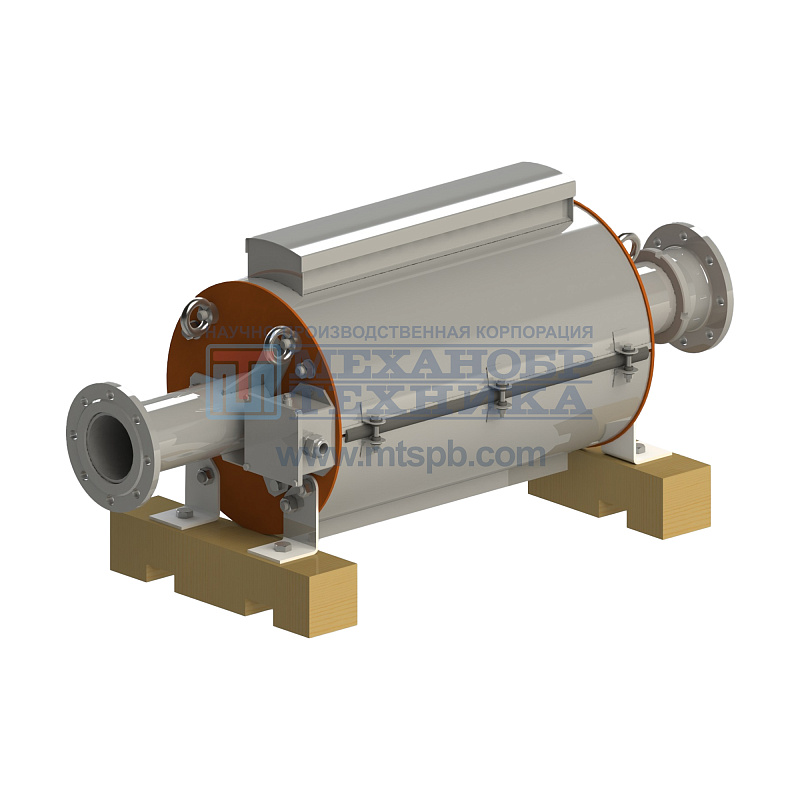

Аппараты выполняются в вертикальном В (подвесном) и горизонтальном Г (опорном) исполнениях, с металлической М трубой и стеклопластиковой П вставкой, позволяющей проводить через нее любую трубу из электро-непроводящего материала.
Устройство:

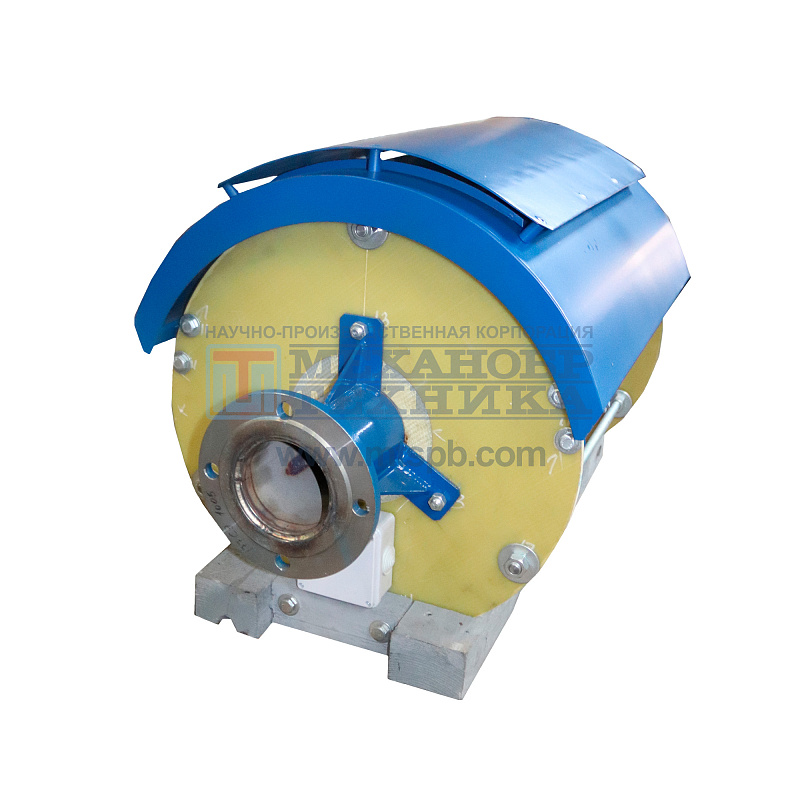

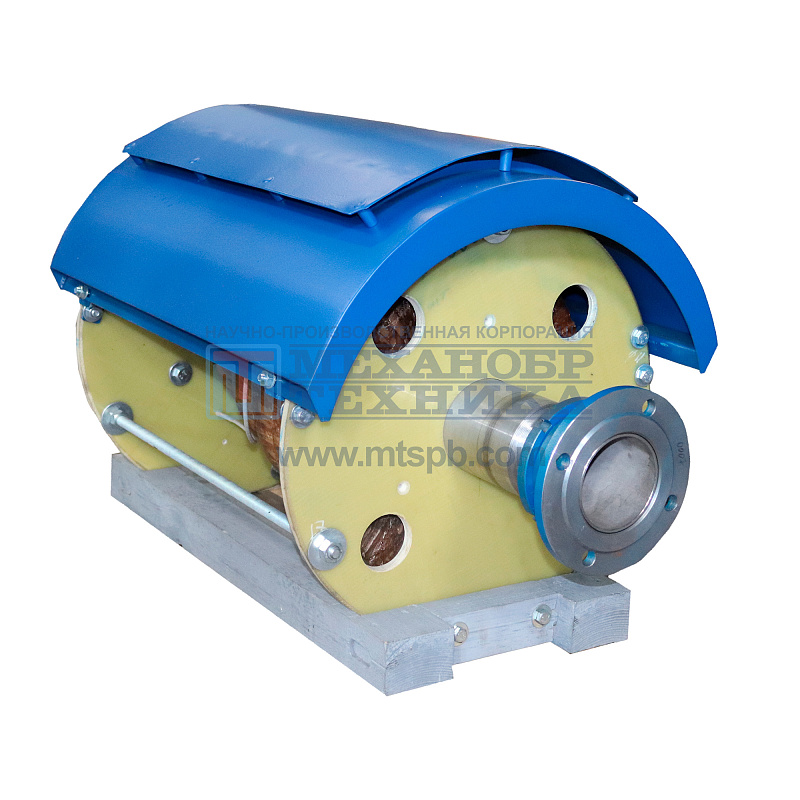

Размагничивающие аппараты представляют собой обмотку, выполненную в виде отдельных цилиндрических катушек, в которую вставлен отрезок трубы из немагнитного материала (нержавеющая сталь, полиуретан высокого давления). Концы трубы выступают за пределы обмотки и заканчиваются фланцами. Центральная труба закреплена на двух дисковых опорах из листового текстолита, сжимающих пакет катушек. Катушки аппаратов защищены двумя полукожухами, соединенными через электро-непроводящие элементы.Обмотки размагничивающих аппаратов рассчитаны таким образом, чтобы были обеспечены установленные экспериментальным путём необходимые максимум и градиент напряжённости магнитного поля в зоне размагничивания.
Длина выступающих концов центральной трубы аппаратов принята с учётом обеспечения ламинарного движения пульпы после прохождения ею места присоединения трубы к питающему трубопроводу и вывода из сферы действия магнитного поля присоединительных фланцев подводящих трубопроводов.
Принцип действия:
При протекании намагниченной пульпы в трубе аппарата на участке с повышающейся напряжённостью поля магнитные флокулы дополнительно намагничиваются и образуют цепочки, препятствующие вращению частиц вокруг своей оси соответственно изменению направления поля.
По мере перемещения частиц на участке с понижающейся переменной напряжённостью магнитного поля, их остаточная магнитная индукция постепенно падает. Таким образом, к моменту выхода из поля, магнитные частицы приобретают случайную по отношению к полю ориентацию, когда их остаточная магнитная индукция будет близка к нулю, т.е. эти частицы окажутся практически размагниченными.
Комплект поставки:
Аппарат размагничивающий АР-100, руководство по эксплуатации, паспорт.
Требования к фундаменту:
Особых требований к фундаменту не предъявляется.
Динамические нагрузки:
Динамические нагрузки не нормируются.
Опыт применения
В период с 2019 по 2021 г.г. HПK «Механобр-техника» разработала и поставила на одно из крупнейших в стране железорудных горно-обогатительных предприятий ОФ AO «Стойленский ГОК» 52 размагничивающих аппарата четырех типоразмеров: АР-100, АР-300, АР-400 и АР-500. Аппараты были смонтированы на напорных трубопроводах питания гидроциклонов. Их внедрение позволило получить ощутимый экономический эффект, повысить эффективность операции классификации на обогатительной фабрике и, как следствие, повысить технологические показатели. Для повышения коэффициента мощности, с целью оптимизации работы системы электроснабжения фабрики, каждый аппарат был укомплектован конденсаторной установкой.

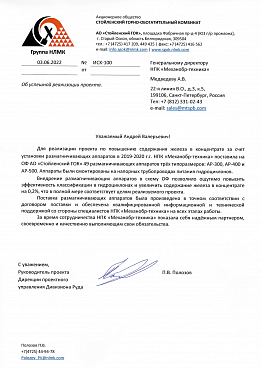

Подробнее с официальным отзывом ОФ AO «Стойленский ГОК», оценкой качества и эффективности размагничивающих аппаратов можно ознакомиться по ссылке https://mtspb.com/upload/iblock/c19/SGOK-_-otzyv-ob-uspeshnoy-realizatsii-proekta.pdf.
Также, на официальной странице «Группы НЛМК» в социальной сети Вконтакте опубликовано видео об опыте эксплуатации размагничивающих аппаратов производства НПК «Механобр-техника» на Стойленском ГОКе. Подробности смотрите в видео на официальной странице наших партнёров: https://vk.com/wall-19033391_12612
