Назначение:
Концентрационный стол предназначен для разделения полезных ископаемых в водной среде по их удельным весам при крупности материала от 0,04 до 3 мм. Применяется при проведении лабораторных исследований при обогащении различных материалов.Характерные особенности:

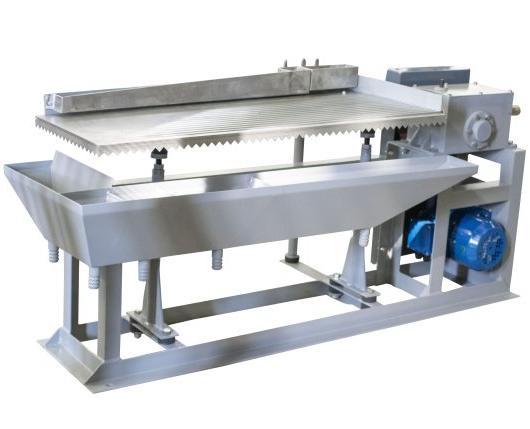

Концентрационный стол представляет собой прямоугольную деку размером 1000х400 мм соединенную с приводным механизмом. Привод передает на деку возвратно-поступательное движение. Из-за особенностей кинематики привода, движение рабочего стола неравномерно. Вперёд (в сторону разгрузки), движение замедляется, а в сторону загрузки ускоряется.
Поверхность стола рифленая. Высота рифелей от 0,1 до 5 мм. Смывная вода и пульпа подаются в специальный желоб, закрепленный на деке. Разделение материала на столе определяется удельным весом частиц материала, а также силой воды, текущей вниз по наклону стола и силой от движения деки, действующей перпендикулярно движению воды. Материал расходится по столу веером и может разделяться на любое количество продуктов. Разделенный продукт собирается в сборниках.
Режим работы стола определяется опытным путем в зависимости от свойств исходного питания и требований к конечным продуктам. Для эффективной работы концентрационного стола необходимо подобрать режим разрыхления слоя частиц, который создается в результате их взвешивания потоком воды и возвратно- поступательным движениям деки.
Технологические показатели зависят:
- от амплитуды и числа колебаний деки;
- от содержания твердого в питании;
- от расхода смывной воды и питания.
Настройка нужного режима осуществляется за счет возможности изменять следующие параметры деки:
- поперечный наклон;
- продольный наклон;
- длина хода;
- частота хода (при помощи преобразователя частоты).
