Назначение:

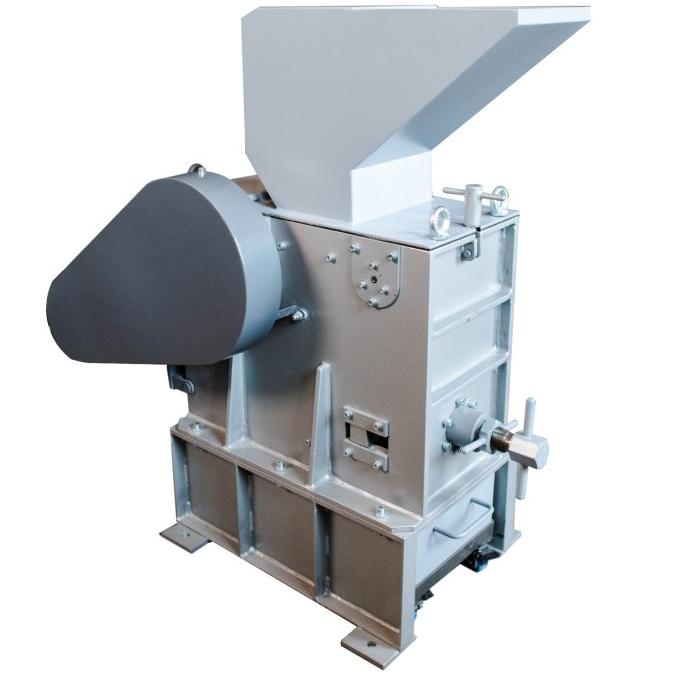

Дробилка щековая лабораторная ДЩ 15М предназначена для мелкого дробления хрупких материалов прочностью до 250 МПа, кроме радиоактивных и взрывоопасных материалов.
ДЩ 150х250 М (ДЩ 15М) — это особая модель в линейке лабораторных щековых дробилок НПК «Механобр-техника», за счет уникального профиля камеры дробления с переменным углом захвата, дробилка обеспечивает высокую производительность, позволяя получать готовый продукт заданной крупности за один проход.
Благодаря своим конструктивным особенностям и преимуществам дробилка находит широкое применение в лабораториях горно-обогатительных комбинатов и геологоразведочных экспедиций, научно-исследовательских и проектных институтах, а также на производственных предприятиях, требующих высокоэффективной подготовки крупных проб. Эксплуатационные характеристики, пропускная способность и крупность готового продукта зависят от ломкости и твердости перерабатываемого материала и размера разгрузочной щели.
Максимальная крупность исходного материала – не более 130 мм.
Крупность дробленого продукта – не менее 4 мм.
Характерные особенности:
- уникальный профиль камеры дробления: позволяет заменить две дробилки (среднего и мелкого дробления) одной, экономя пространство лаборатории и время на пробоподготовку;
-
высокая производительность;
-

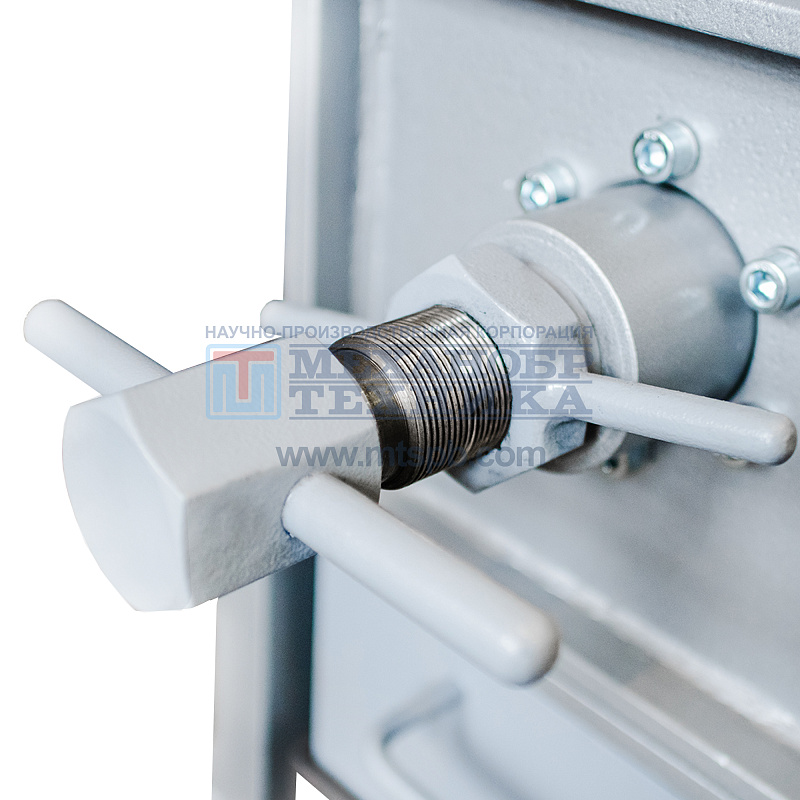

регулировка нулевой точки для компенсации износа мелющих щек;
-
защита узлов машины от перегрузки и попадания недробимого тела;
-
воронка с защитой от выброса материала;
-

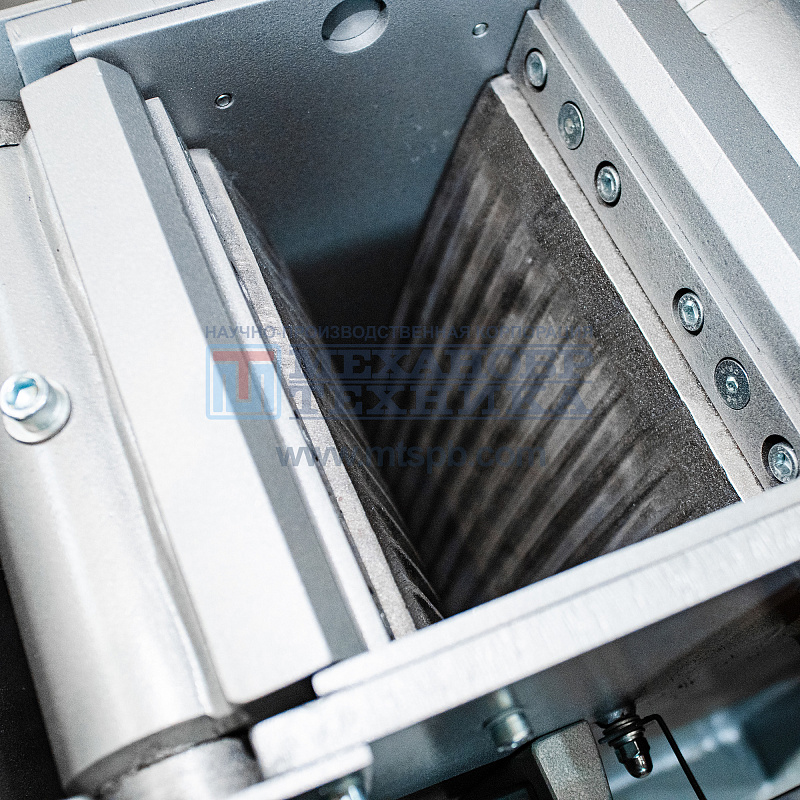

легко очищаемая камера дробления;
-
возможность подключения к системе удаления тонкой пыли;
-
возможность включения в технологическую линию;
-
симметрично установленные на валу подвижной щеки маховики для компенсации неравномерности дробления и увеличение энергии, идущей на разрушение;
-
безопасность обслуживания: все вращающиеся детали закрыты кожухами;
-
выбор материала броней: подвижная и неподвижная брони ДЩ 15М могут быть изготовлены из материала 110Г13Л / ЧХ16М2;
-
поворот броней и футеровок на 180°;
-
непрерывное измельчение при использовании в комплекте с питателем ПЭ-1;
- одновременное дробление и сокращение материала при использовании в составе агрегата-делительного АДД 150х250.
Принцип работы:
Материал подается в загрузочный бункер, откуда поступает в зону дробления между бронями. При вращении эксцентрикового вала подвижная щека с броней перемещается, обеспечивая дробление и транспортировку материала. При сближении броней происходит измельчение материала, а при отходе перемещение и разгрузка. Крупность готового материала определяется величиной разгрузочной щели. Величина разгрузочной щели определяется в состоянии максимального сближения броней. При попадании недробимого тела и превышении усилия дробления выше допустимого происходит разрушение распорной плиты, что предохраняет от повреждения другие узлы дробилки. При дроблении крупных кусков материала необходимо производить дробление в 2 стадии: первая при большой разгрузочной щели, вторая при минимальной. Для очистки зоны дробления и замены броней и футеровок, ремонта и обслуживания загрузочная воронка откидывается или может быть полностью снята для удобства ремонта и обслуживания.
Примеры материалов для дробления:
Бетон, керамика, руда, скальная порода, гранит, полевой шпат, кварц, корунд, шамот, известняк, гравий, уголь, кокс, графит, шлак, кремний, боксит, бетон, доломит, соли, силикат, агломерат, цементный клинкер, стекло и т. д.
Комплект поставки:

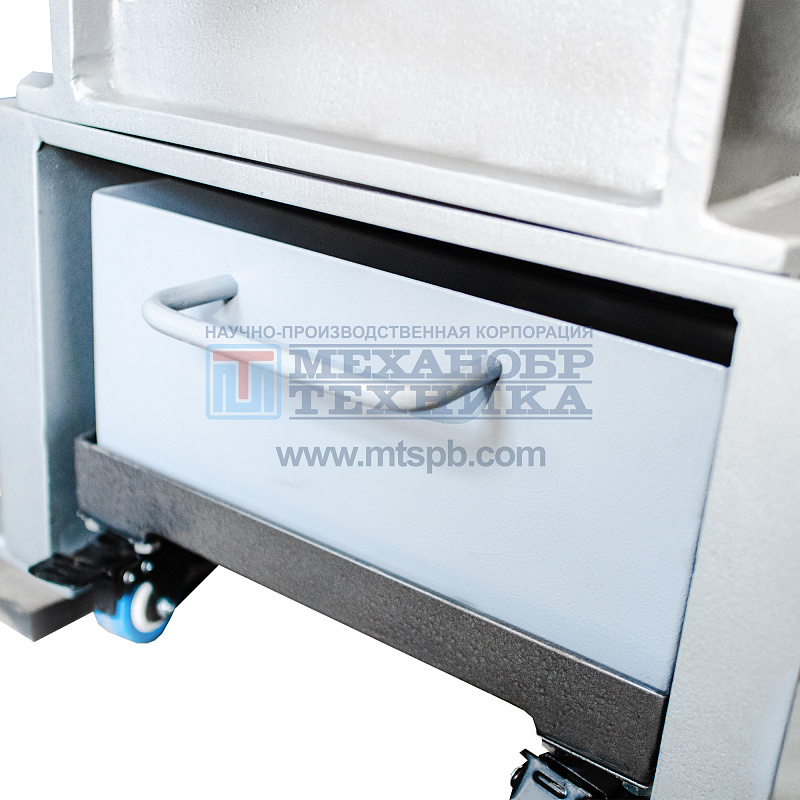

- дробилка ДЩ 150х250М (ДЩ 15М) в сборе с приемным ящиком на выкатной подставке
-
руководство по эксплуатации и паспорт на изделие.
Дополнительно:
- пульт управления
Рекомендуемый дополнительный комплект запасных частей:
- комплект броней;
- комплект боковых футеровок;
- распорная плита.
