Конусные инерционные дробилки КИД® предназначены для мелкого дробления (измельчения) особо прочных природных и техногенных материалов.
Дробилка КИД® состоит из станины, установленной на сварную раму посредством резиновых амортизаторов, дробящего конуса и регулировочного кольца. Дробящий конус сцентрирован внутри станины на бронзовой полусфере являющейся подшипником скольжения. На хвостовике дробящего конуса расположен механический вибровозбудитель. В верхней части станины по упорной резьбе закручено регулировочное кольцо с внутренней футеровкой (неподвижная броня). Неподвижная броня регулировочного кольца и броня дробящего конуса образуют камеру дробления.

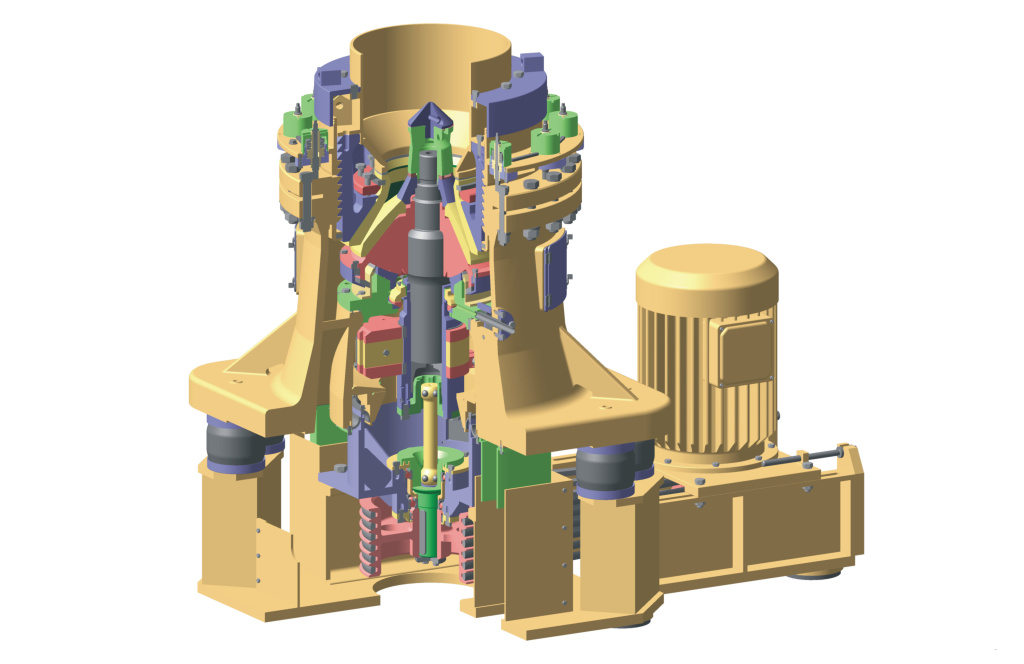

![]() Рис.1 Принципиальная схема дробилки КИД® |
Принцип действия дробилки следующий: крутящий момент от электродвигателя передается через клиноременную передачу механическому вибровозбудителю, центробежное усилие которого заставляет дробящий конус совершать, подобно круговому маятнику, гирационное движение на сферической опоре. При сближении дробящего конуса с неподвижной броней регулировочного кольца происходит дробление материала, а при их взаимном удалении – разгрузка. Материал продвигается в камере дробления под действием силы тяжести и инерционных сил, возникающих при гирационном движении дробящего конуса. Причем усилие сжатия слоя дробимого материала регулируется частотой вращения дебаланса и изменением его статического момента.
Отличительной особенностью дробилки является отсутствие жестких кинематических связей между рабочими органами, что позволяет многократно повысить не только частоту их качаний, но и дробящую силу, в результате чего достигается высокая производительность и степень дробления.
![]() Пологоконусная инерционная дробилка КИД-300 |
![]() Крутоконусная инерционная дробилка КИД-300К |
Рис. 2,3 Конусные инерционные дробилки КИД-300 и КИД-300К производства НПК «Механобр-техника» |
Применение в дробилке инновационного привода дробящего конуса обуславливает и такие особенности КИД, как возможность работы «под завалом», легкий пуск под нагрузкой, отсутствие перегрузок или выхода из строя дробилки при попадании недробимых тел, а также, благодаря системе “мягких” амортизаторов, возможность установки машины на легких сварных конструкциях.
В конусной инерционной дробилке КИД® также можно осуществить процесс мокрого дробления (подача в камеру дробления материала вместе с водой). Реализация такого способа позволяет не только снизить удельные энергозатраты на процесс дробления за счет снижения сил трения между частицами и дополнительной эвакуации тонкого класса, но и более чем в два раза повысить производительность дробилки.
Характерные особенности
-
за счет высокой частоты воздействия на материал достигается большая степень дробления, которая в 1,5 раза выше, чем у классических конусных дробилок;
-
благодаря отсутствию жестких кинематических связей между рабочими органами дробилки попадание недробимых тел не вызывает поломок машины;
-
наличие системы «мягких» амортизаторов позволяет устанавливать дробилку на сварных конструкциях;
-
получение оптимальных технологических параметров за счет гибкой регулировки силы воздействия на перерабатываемый материал;
-
пуск и остановка с материалом в камере дробления;
-
-
возможность реализации процесса мокрого дробления.
