Общие сведения
Вибросита – это аппараты, относящиеся к самому распространенному в промышленности классу вибрационных классифицирующих машин. К этому же классу относятся и вибрационные грохоты (см.)
Вибросита предназначены для классификации (разделения по крупности) сыпучих материалов с относительно невысокой насыпной массой.
Вибросита – это относительно простые по конструкции и недорогие, по сравнению с вибрационными грохотами, классифицирующие машины с плоскими просеивающими поверхностями.

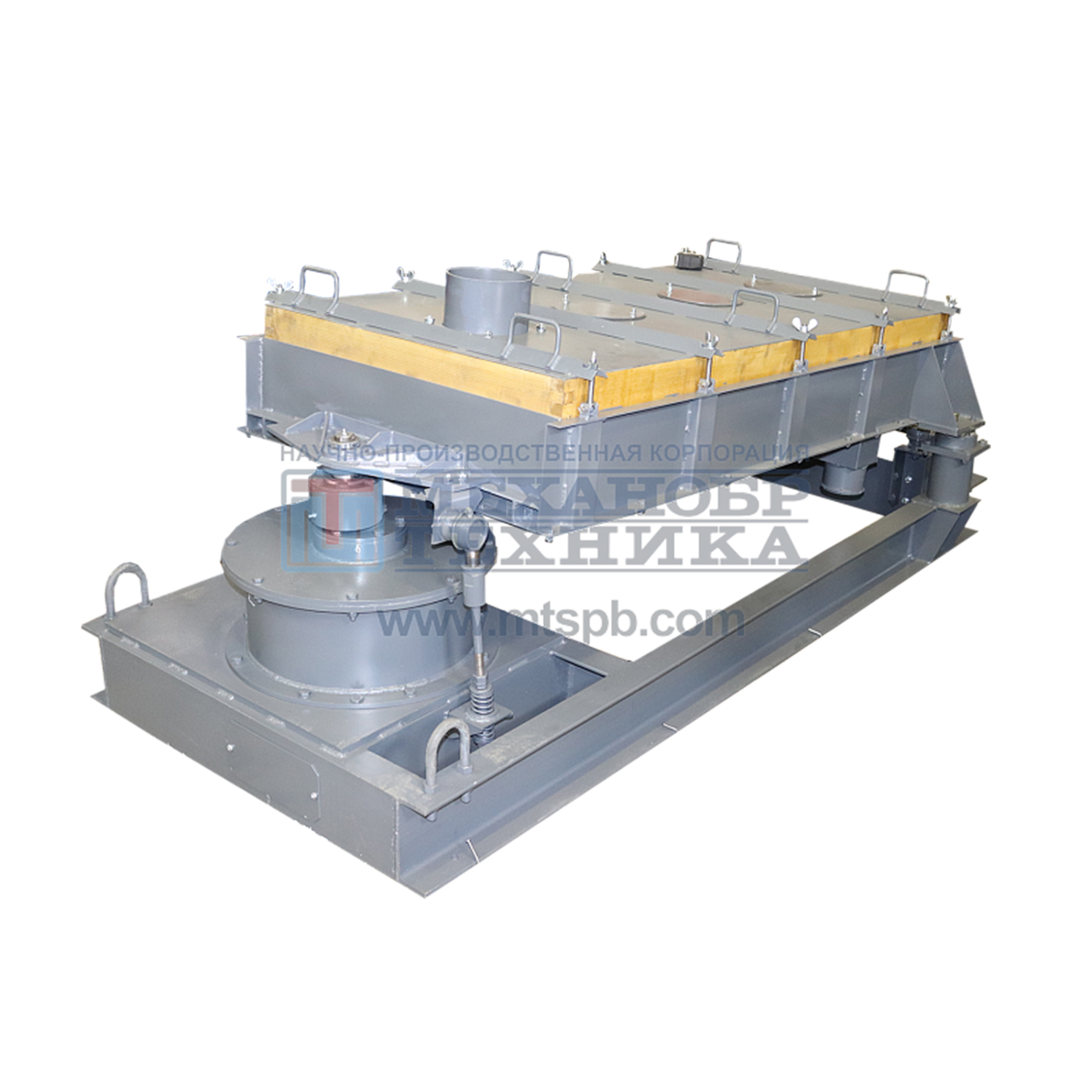

Основными узлами вибросит являются вибрационный приводящий механизм, подвижный герметичный короб, в котором закреплены одно или несколько сит с различными размерами ячеек, и опорная рама.
Конструкция вибрационных сит
Конструкция вибрационного привода вибросита состоит из электродвигателя и эксцентрикового вибровозбудителя. Последний соединён с подвижным коробом со стороны загрузки таким образом, что при вращении вала двигателя короб с ситом (ситами) совершает колебательные движения в горизонтальной плоскости под небольшим углом наклона. В месте присоединения вибровозбудителя к коробу последний совершает колебания орбитального типа, которые в районе разгрузки плавно переходят в прямолинейные. Такая диаграмма колебаний вибросита обеспечивает равномерную загрузку ситовой поверхности исходным материалом по ширине.
Особенности вибросит
- Короб вибросита устанавливается под небольшим углом наклона к горизонту (обычно 4 – 6 градусов), что обеспечивает естественную разгрузку надрешетного продукта.
- Герметичное устройство короба предотвращает запыление рабочей зоны тонкими фракциями классифицируемого материала. Более того, при необходимости к коробу вибросита может быть подсоединена система аспирации.
- Поскольку вибросито оснащается герметичным коробом, препятствующим визуальный контроль за процессом рассева, вибросито нуждается в достаточно точном дозировании исходного питания во избежание забивки внутреннего пространства короба.
Сферы применения и функции
Вибросита применяются на производстве и в исследованиях там, где требуется сравнительно небольшая производительность – на участках малых предприятий, в индивидуальных хозяйствах и в лабораторной практике.
Отраслевое применение вибросит самое широкое – это участки горно-перерабатывающих, абразивных и керамических предприятий, сельскохозяйственные, пищевые и химические предприятия, участки рециклинга формовочной земли, разнообразные исследовательские центры.
Наши решения
НПК «Механобр-техника» выпускает и реализует по выгодным ценам разработанные компанией вибрационные сита следующих модификаций:

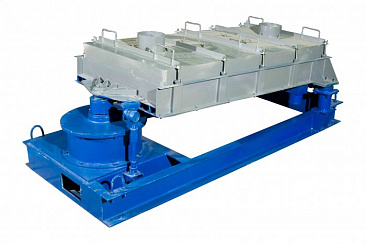

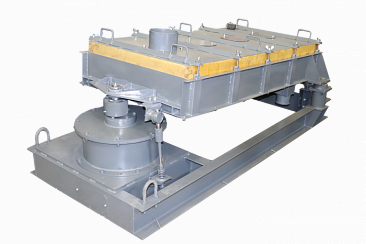

Серия В 11, В 12, В 13. Отличаются друг от друга количеством вибросит — от одного до трёх. Производительность агрегатов — от 30 до 4000 кг/час. Крупность разделения — от 0,1 до 30 мм. Размеры — 750 x 1370 мм. Мощность электродвигателя — 1,1 кВт.

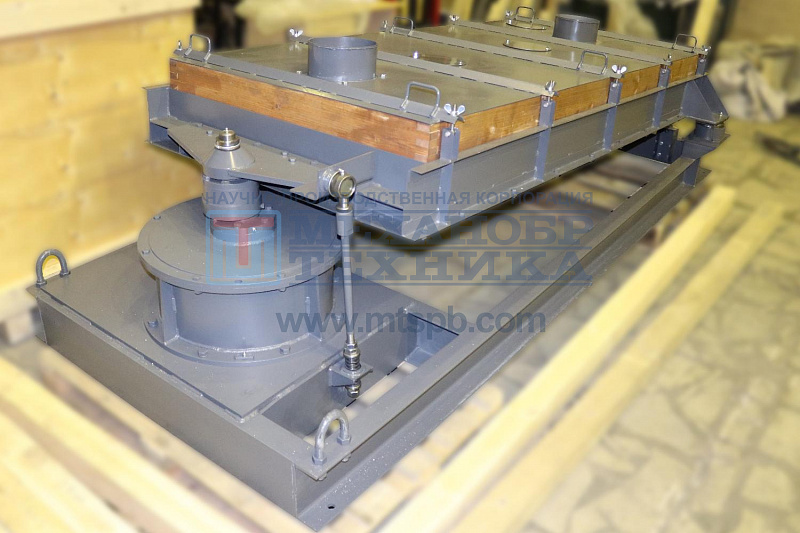

Серия В 21, В 22, В 23. Отличаются друг от друга количеством сит — от одного до трёх. Производительность агрегатов — от 50 до 7000 кг/час. Крупность разделения – от 0,1 до 30 мм. Размеры — 1000 х 2000 мм. Мощность электродвигателя – 1,5 кВт.
В 31. Производительность — 100-10 000 кг/час. Один ярус сит. Крупность разделения — от 0,1 до 30 мм. Размеры сита — 1250 х 2400 мм. Мощность электродвигателя — 1,5 кВт. Допускается мокрое грохочение.

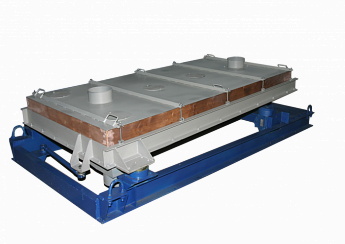

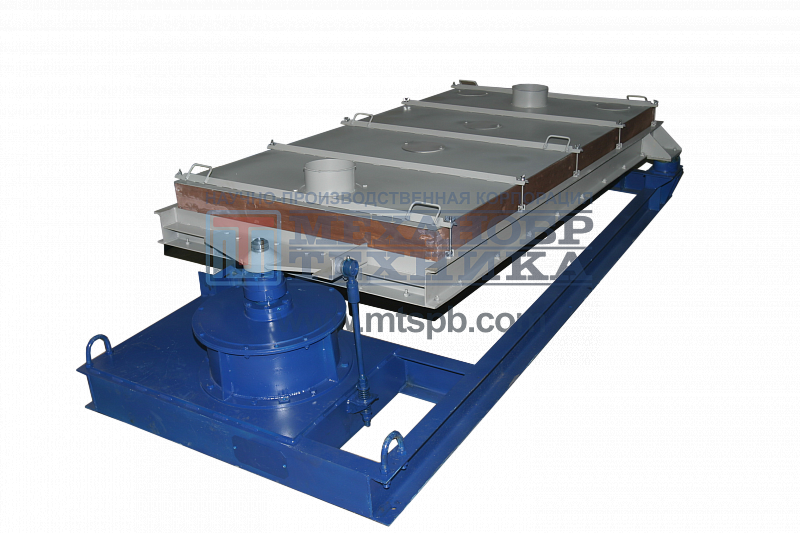

В 32. Производительность — 100-10 000 кг/час. Два яруса сит. Крупность разделения — от 0,1 до 30 мм. Размеры — 1250 х 2400 мм. Мощность электродвигателя — 1,5 кВт.
При необходимости, основные рабочие элементы вибросита могут быть изготовлены из нержавеющей стали пищевого назначения.
