В последние годы в НПК «Механобр-техника» выполнен комплекс работ по созданию новых технологий и машин для грохочения. Таким образом, в программе поставки компании появилось несколько типов вибрационных грохотов различных размеров и производительности, имеющих принципиальные отличия и преимущества в части конструкций коробов, вибровозбудителей, просеивающих поверхностей.
Важно отметить, что эти машины позволили реализовать целый ряд инновационных технологий переработки различных видов материалов и освоить новые производства.
В этой статье мы хотим поделиться одним из таких опытов. Речь идет о создании новых грохотов для реализации инновационных технологий доизвлечения мелкого тонкого золота из хвостов обогащения техногенных месторождений.

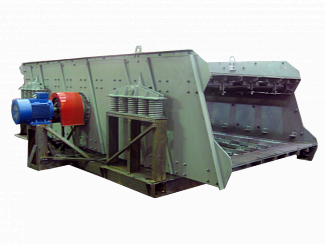

С этой целью в НПК «Механобр-техника» создан инерционный грохот ГИТ 72 (рис.1), обеспечивающий высокую производительность и интенсивность промывки исходного материала.

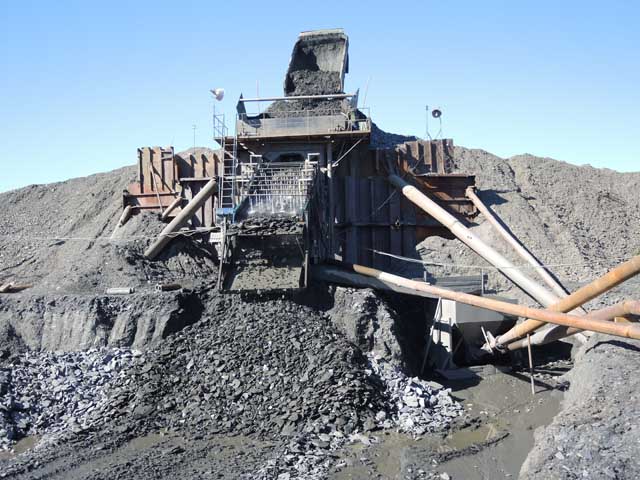

Рис.1. Грохот ГИТ 72 в составе установки на участке АС "Кривбас"
Грохот ГИТ 72 имеет следующие основные конструктивные особенности:
- Применен встроенный вибровозбудитель блочного типа с фланцевым креплением виброблоков. Вибровозбудитель состоит из двух виброблоков,
соединенных между собой промежуточным валом безболтовым способом крепления. В каждом виброблоке имеется по два роликовых цилиндрических подшипника с повышенным сроком службы.
- Корпус вибровозбудителя представляет собой жесткую трубу с фланцами, прикрепленными к бортам короба.
- Применены дополнительные накладки на бортах короба в зоне крепления вибровозбудителя.
- Крепление элементов конструкции короба грохота осуществляется высокопрочными болтами, сварные швы отсутствуют.
- Применена система орошения (водяная арматура и оросители), обеспечивающая высокую интенсивность промывки грохотимого материала.
Грохоты ГИТ 72 нашли широкое применение в Артели Старателей «Кривбасс» при отработаке техногенных россыпных месторождений (рис.2).

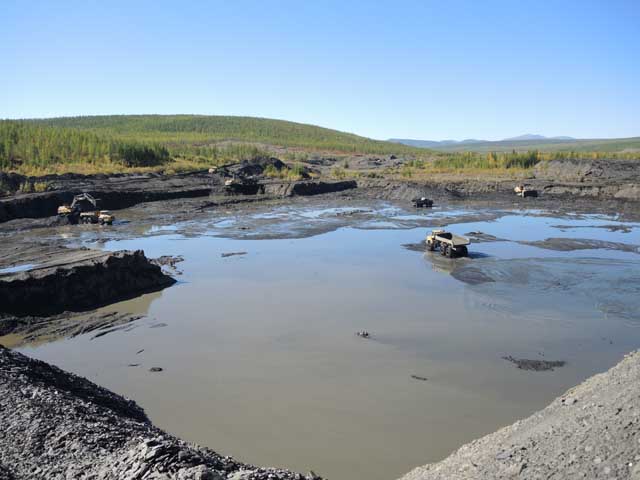

Рис. 2. Общий вид техногенного месторождения
В период с 2016 по 2017 год на предприятие были поставлены шесть грохотов ГИТ 72. Грохоты ГИТ 72 перед установкой на техногенном месторождении золота
обвязывались металлоконструкцией (рис. 3), монтировались на борту месторождения (рис. 4) и запускались в эксплуатацию

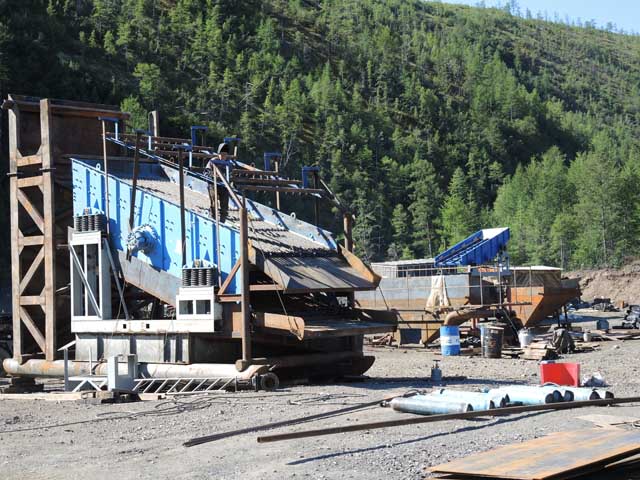

Рис. 3. Грохот ГИТ 72 перед установкой

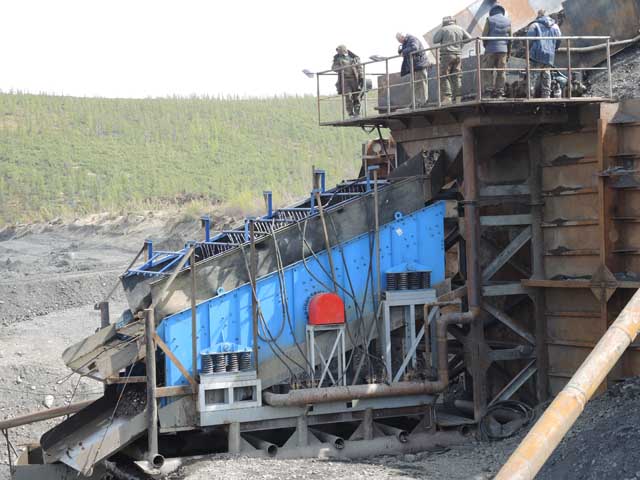

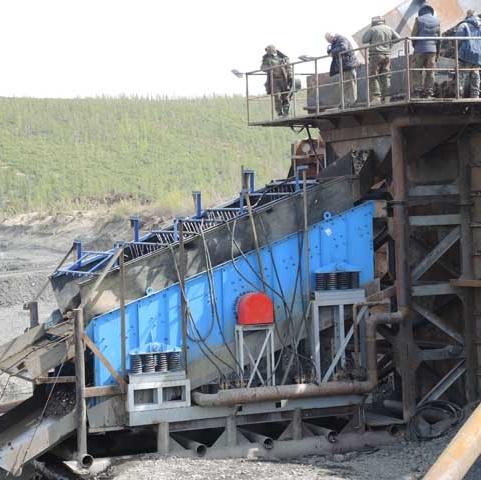

Рис. 4. Монтаж грохота ГИТ 72
В 2017 году на АС «Кривбасс» были запущены в эксплуатацию три установки на базе грохотов ГИТ 72, которые обеспечили существенную добавку к годичному объему добытого артелью золота.
Производительность одной установки на базе грохота ГИТ 72 составляет 15000–20000 м3 /сут.
Опыт реализации инновационной технологии доизвлечения мелкого тонкого золота из хвостов обогащения техногенных месторождений, полученный в АС «Кривбасс», использован и расширен «Механобр-техникой» на ряде других старательских артелей с применением новых грохотов ГИТ 62 и ГИТ 52.
Автор статьи:
Директор по продажам, к.т.н. Коровников А.Н.
НПК «Механобр-техника» (АО)
