Оборудование для переработки отходов электронного и электротехнического оборудования (электронного лома)

Комплекс предназначен для переработки отходов электронного и электротехнического оборудования (печатные платы, оргтехника, мониторы, кабели и т.д). Товарный продукт - полиметаллический концентрат высокой чистоты, содержащий серебро, золото, платину, медь и другие металлы. Извлечение металла в продукт в зависимости от качества лома –  92-98%. Содержание неметаллической фракции в продукте – не более 10%.

Приводятся два варианта производительности по исходному сырью: максимальная (400 кг/ч) и минимальная (50 кг/ч).

Перерабатываемый материал, пройдя стадии дробления и грохочения, поступает на электростатический сепаратор, где разделяется на металлическую и неметаллическую фракции.

Потребляемая мощность, количество обслуживающего персонала, занимаемая площадь и т.п. будет зависеть от состава установки, который определяется при согласовании технического задания.

Особенности:

• Двухстадийное дробление в высокоскоростных молотковых дробилках в замкнутом цикле позволяет эффективно раскрыть содержащиеся в отходах металлы, в том числе, полностью разрушить прочную ламинированную структуру печатных плат.

• Коронная электростатическая сепарация позволяет эффективно извлекать металлы из тонкоизмельченного электронного лома.

• Эффективная сепарация тонкоизмельченного сырья позволяет извлечь 98% драгоценных металлов при сравнительно простой технологической схеме, в том числе, для слоистой структуры платы с медными дорожками и остатками наплавленных элементов.

Приведена комплектация двух вариантов установки для переработки электронного и электротехнического лома максимальной (0,4 т/ч) и минимальной (50 кг/ч) производительности.

Техническое описание установки для переработки электротехнического лома
производительностью до 0,4 т/ч:

Производительность по исходному продукту, т/ч, до Извлечение металлической фракции, % Потери полиметаллической фракции, %, не более Размеры кусков питания, мм, не более: связки (пучка) кабелей Установленная мощность, кВт, не более Занимаемая площадь, м2, не более

0,4* 92-98 8 400х500 400х500 140 150**

*  - параметр зависит от типа сырья и степени его подготовки к обработке.
^** - занимаемая площадь будет зависеть от состава установки и параметров площадки, которые определяются при согласовании технического задания.

№	Наименование	Назначение	Величины	Кол-во
1.	Роторно-ножевой измельчитель ДНВ 620х650 (первичное дробление)	Производительность, т/час Габариты LxBxH, мм Масса, кг Мощность, кВт	до 0,4 2300х1000х1500 1500 22	1
2.	Высокоскоростной ударно-роторный дезинтегратор МД 7х9 (дробление до фракции  -10 мм, дробленный продукт самотеком поступает в  грохот)	Производительность, т/час Габариты LxBxH, мм Масса, кг Мощность кВт	0,4 1870х2100х1420 2300 45	2
3.	Сепаратор магнитный ПБСЦ 40/10 (сепарация ферромагнетиков, разделение на магнитный/немагнитный продукты)	Производительность, т/час Габариты, мм Масса, кг Мощность, кВт	0,4 600х1000х1700 270 0,37	1
4.	Грохот барабанный ГБ 5х3  (разделение на фр. -5мм и + 5мм, устанавливается под 2-ой молотковой дробилкой)	Производительность, т/час Габариты, мм Масса, кг Мощность, кВт	0,4 2600х900х940 650 1,5	1
5.	Рукавные фильтры ФРИ-9*** (система аспирации для молотковых дробилок, грохота и электростатического сепаратора)	Производительность по воздуху, м3/ч Сопротивление, Па Эффективность очистки от пыли, %, не менее    Характеристика эл.двигателя вентилятора: -Мощность, кВт -Напряжение, В	9000 500 99,7 18,0 380	1
6.	Циклон-разгрузитель (система аспирации для молотковых дробилок, грохота и электростатического сепаратора)	Максимальная производительность, м3/ч Эффективность улавливания пыли, % Диаметр, мм	8500-13500 90 1000	1
7.	Конвейеры (транспортирование материала между элементами оборудования)	Производительность, м3/час	1
8.	Сепаратор электростатический Элкор-2 (разделение фр. -5 мм на металл/неметалл)	Производительность, т/час Масса, кг	0,4 970

^*** -  без воздуховодов.

Техническое описание установки для переработки электротехнического лома
производительностью до 50 кг/ч*.:

№	Наименование	Характеристики	Величина	Кол-во
1.	Роторно-ножевой измельчитель ДНВ 620х650	Производительность, т/час Габариты LxBxH, мм Масса, кг Мощность, кВт	до 0,3 2300х1000х1500 1500 22	1
2.	Высокоскоростной ударно-роторный дезинтегратор МД 5х5 (с циклоном)	Производительность, т/час Габариты LxBxH, мм Масса, кг Мощность кВт	0,1 1412*980*1210 750 15	1
3.	Вибросито В1 (для контроля крупности материала)	Габариты, мм Масса, кг Мощность кВт	1030*380*430 63 0,37	1
4.	Сепаратор электростатический Элкор - 1	Производительность, кг/час Масса, кг	0,2 170	1

^* - производительность указана для варианта с ручной перегрузкой материала между аппаратами.

Иcходное сырье:

Резистивные схемы, конденсаторы на керамической основе, конденсаторы на танталовой основе, переключатели и реле, изделия для микроволновой техники, считывающие устройства, преобразователи, микроэлектронные схемы, разъемы, печатные схемы, проволока, сетки, кабели, полупроводники, печатные платы, штекерные соединения, подложки, элементы выключателей, пакетированный лом.

Конечный продукт:

Конечный товарный продукт – полиметаллический концентрат, содержащий серебро, золото, платину, палладий, медь, и другие металлы.

В результате разделения полиметаллического концентрата на аффинажных заводах драгоценные металлы могут применяться в следующих отраслях:
Золото: производство ювелирных изделий, электронная и электротехническая промышленность, художественно-декоративная область, стоматология.
Серебро: электронная, электротехническая, фото-кинопромышленность, производство ювелирных изделий, стоматология и медицина, производство зеркал.
Платина: автомобильная, химическая, ювелирная, нефтяная промышленность, медицина и стоматология, электротехника, производство стекла.
Палладий: автомобилестроение, нефтехимия, электронная и электротехническая промышленность, производство ювелирных изделий, медицина.
Иридий: часто используют как упрочняющий элемент в сплавах с платиной и палладием, химическая промышленность, электротехника, изготовление инструментов для операций на сердце, ювелирная промышленность, лазерная техника, медицина.
Родий: автомобильная промышленность, производство стекол, сплавы для зубного протезирования и ювелирных изделий, химии, нефтехимии.

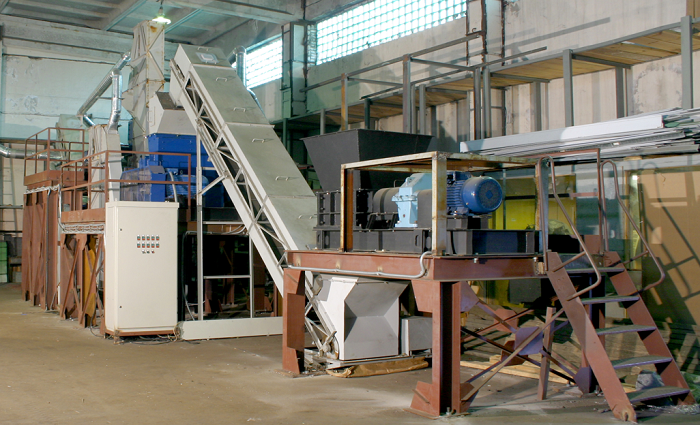

Производственный комплекс установлен и эксплуатируется на заводе «ТЭКОН» в Санкт-Петербурге.

Напоминаем Вам, что данная комплектация линии возможно не является необходимой именно Вам. Подбор оборудования и окончательный состав комплекса будет сформирован после уточнения технического задания и выполнения проектных работ.
